Junta Flexible con Clasificación de Presión Multiestándar (PN16 / ANSI 150): Compensador de Tubería Resistente a la Explosión con Revestimiento de Fluoropolímero
El Escudo Químico de Compatibilidad Cruzada para Tuberías Industriales Globales.

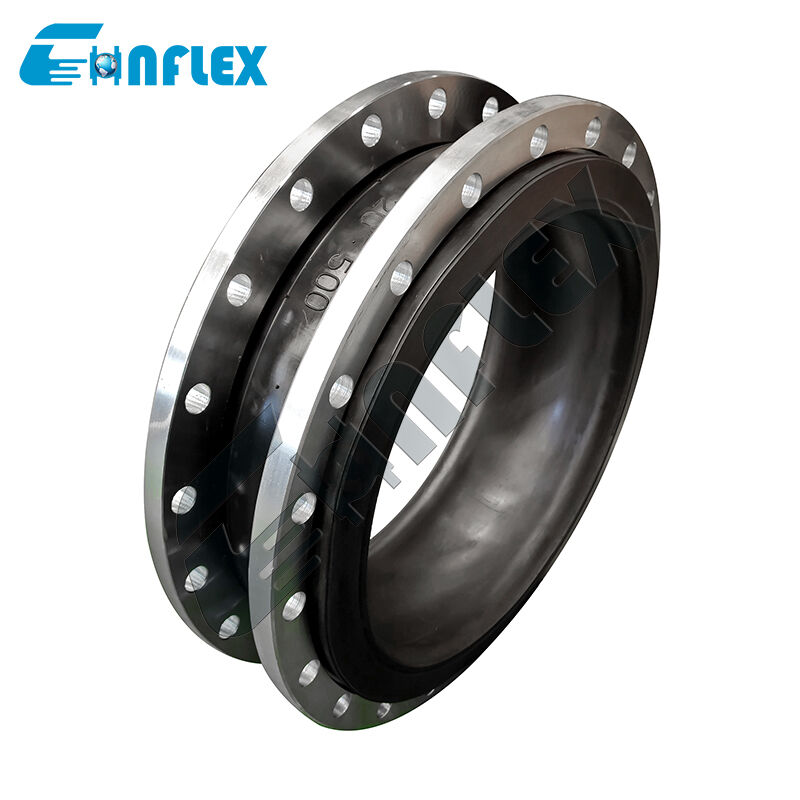

La Junta Flexible con Clasificación de Presión Multiestándar (PN16 / ANSI 150) es un compensador de tubería de alta resistencia y doble certificación, diseñado para una integración perfecta en redes globales de procesos químicos, petroquímicos y de servicio severo. Los proyectos de ingeniería internacionales y las mejoras de instalaciones a menudo enfrentan conflictos de compatibilidad de bridas al unir la infraestructura de tuberías métrica europea (PN16 / 16 bar) y el estándar americano (ANSI Clase 150 / 150 lb). Esta junta flexible avanzada resuelve este desafío con una arquitectura de brida multi-ranurada y de doble estándar, junto con un revestimiento interno impenetrable de fluoropolímero (PTFE).
El revestimiento de PTFE de alta densidad proporciona un aislamiento químico completo y no reactivo, protegiendo la carcasa exterior de caucho compuesto contra ampollas, hinchazón y degradación química por ácidos agresivos, oxidantes fuertes y disolventes tóxicos. Reforzada con tejidos de cordón sintético multicapa y anillos de alambre de acero incrustados, la carcasa resistente a la explosión proporciona altos márgenes de seguridad bajo ciclos de presión continuos. Al absorber el crecimiento térmico multiaxial, amortiguar las vibraciones destructivas de la bomba y eliminar los dolores de cabeza de la conversión de bridas, este compensador universal garantiza una seguridad sin fugas y una alta flexibilidad operativa en sistemas de transferencia de fluidos globales.
Características de rendimiento
Compatibilidad de Brida Multiestándar: Presenta un diseño de brida de doble perforación que se adapta a los patrones de círculo de pernos PN16 (EN 1092-1) y ANSI Clase 150 (ASME B16.5), simplificando la integración de equipos transfronterizos y reduciendo el inventario de repuestos.
Escudo Químico para Servicio Severo: El revestimiento interior de fluoropolímero puro (PTFE) permanece completamente inerte contra ácidos minerales concentrados, álcalis agresivos, disolventes reactivos e hidrocarburos volátiles, asegurando un aislamiento total del fluido.
Cuerpo Compuesto Resistente a la Explosión: Construido con capas de cordón sintético de alta tenacidad y refuerzo interno de alambre de acero, proporcionando una resistencia excepcional a la explosión y estabilidad estructural bajo una presión de trabajo continua de 16 bar.
Alivio de Movimiento Omnidireccional: El perfil de arco de esfera única diseñado se adapta suavemente a las tensiones dinámicas de la tubería, absorbiendo compresión axial concurrente, expansión axial, cizallamiento lateral y desalineaciones angulares.
Sello Integrado de Cara Completa Acampanada: El revestimiento de PTFE interno se extiende completamente a través de la garganta y se enrolla sobre la cara de las bridas de soporte multiestándar, creando una superficie de junta integrada a prueba de explosiones que previene la corrosión de la cara de la brida y la filtración de la junta.
Especificación del Producto
| Tamaño |
Longitud |
Movimientos permitidos en operación |
| mm |
pulgada |
mm |
Compresión Axial mm |
Extensión Axial
mm |
Movimiento Transversal
mm
|
Deflexión Angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Si el medio es aceite, sustancias ácidas o alcalinas, y existen requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo. Por favor, especifique al realizar el pedido.
|
Detalles del producto
Flujo de producción
|
1. Materia prima
Materiales de caucho CR/EPDM/NBR de nivel superior,
Sin caucho reciclado
2. Plastificación
|
y mezcla Formulación especial para mejor flexión con nailon, para mejor resistencia y sellado
3. Envoltura de piezas en bruto
|
El refuerzo de alambre de acero chapado en cobre evita el desprendimiento
4. Vulcanización
|
|
La máquina de vulcanización automática garantiza el tiempo y la presión de vulcanización
5. Inspección
|
La inspección 100% estricta es para ser responsable ante los consumidores
6. Embalaje
|
Embalaje protector para evitar óxido y roturas
Aplicación
Las juntas de expansión de caucho estándar se utilizan ampliamente en diversos campos, incluyendo la construcción, la industria química, la construcción naval, el agua del grifo, el gas, las tuberías químicas, las tuberías de petróleo, las tuberías de alimentos, las tuberías de aire acondicionado y el tratamiento de aguas residuales.
|
Nuestros servicios
1. 24 horas en línea2. Muestras gratuitas proporcionadas
3. Soporte de personalización
4. Proporcionar dibujos
5. Múltiples estilos de pago para elegir
6. Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7. Período de garantía prolongado
8. Embalaje adecuado para el transporte
Nuestros clientes
Certificado
Preguntas frecuentes
P1: ¿Cuál es la principal ventaja de una perforación de brida multiestándar (PN16 / ANSI 150)?
En las instalaciones de procesamiento internacionales, el equipo importado de Europa (siguiendo los estándares PN16) a menudo se conecta a tuberías diseñadas según los estándares americanos (ANSI Clase 150). La configuración de orificios de brida multiestándar permite a los equipos de mantenimiento y a los contratistas EPC montar la misma junta de expansión en cualquiera de los estándares sin usar adaptadores personalizados costosos ni modificar las bridas de las tuberías.
P2: ¿Cómo protege el revestimiento de fluoropolímero (PTFE) la junta de expansión?
Los compuestos de caucho sin revestimiento como EPDM o NBR se degradan, hinchan o ablandan cuando se exponen a productos químicos industriales agresivos o disolventes orgánicos. El revestimiento interior continuo de PTFE actúa como una barrera química impenetrable, asegurando que los fluidos del proceso solo entren en contacto con el fluoroplástico inerte, mientras que el cuerpo elastomérico exterior queda protegido para realizar sus funciones de absorción de impactos y vibraciones mecánicas.
P3: ¿Se requieren juntas químicas de cara completa separadas para la instalación?
No se necesitan juntas separadas. El revestimiento de PTFE interno se extiende completamente a través de la garganta y se acampa sobre toda la cara de sellado de las bridas de soporte multiestándar. Esta superficie de PTFE enrollada sirve como su propia junta resistente a productos químicos de cobertura total, creando un sello inmediato a prueba de fugas cuando se aprieta contra las bridas de acoplamiento.
P4: ¿Cuáles son los límites de presión y temperatura para esta junta flexible?
La unidad compuesta está clasificada para presiones de trabajo continuas de hasta
16 bar (232 PSI / 1.6 MPa)
con una robusta relación de seguridad anti-explosión. Controlada por el respaldo elastomérico de alta calidad, la clasificación de temperatura de operación continua se extiende hasta
115°C, acomodando la gran mayoría de las líneas de síntesis y transferencia de productos químicos calientes.P5: ¿Se deben instalar unidades de control (varillas de límite) con este compensador?Se recomiendan encarecidamente unidades de control (varillas de sujeción/límite) para sistemas de tuberías sin anclar o aplicaciones de servicio severo de alta presión. Las varillas de límite restringen físicamente los fuelles flexibles para que no se extiendan más allá de sus umbrales de movimiento diseñados durante sobretensiones de presión repentinas o eventos de golpe de ariete, evitando la separación de las juntas de las tuberías.
