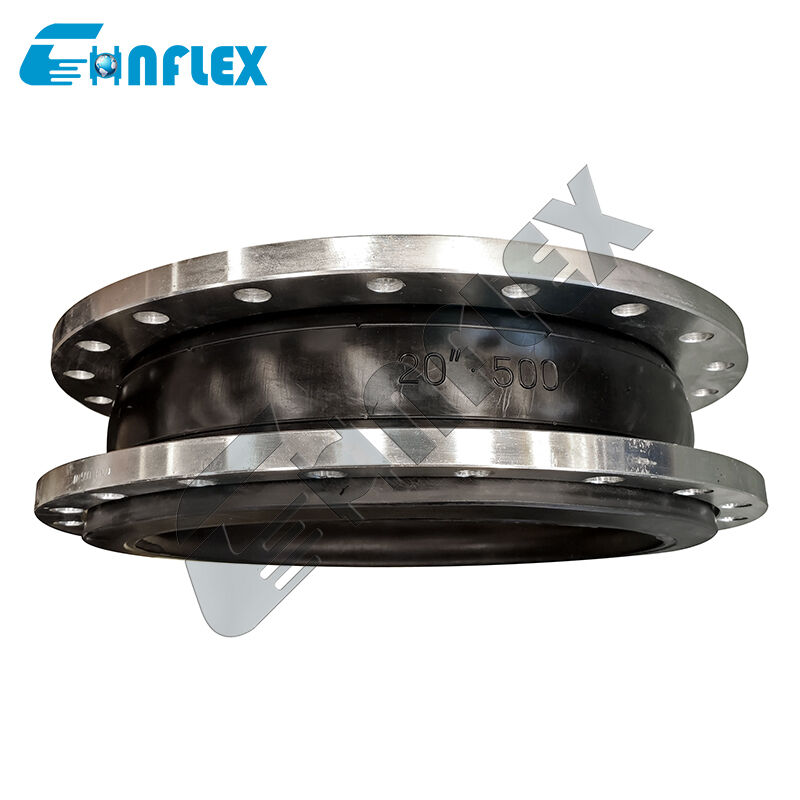

Junta con revestimiento de PTFE de alta presión y alto vacío: Manguito de presión universal para tuberías de servicio severo
La barrera definitiva de doble capacidad para demandas de tuberías de espectro completo.
La Junta con revestimiento de PTFE de alta presión y alto vacío es un conector de tubería de doble capacidad y servicio extremo diseñado para funcionar de manera confiable en todo el espectro de presión. En la exigente síntesis química, el procesamiento farmacéutico y las redes de transferencia de fluidos de alta pureza, los sistemas de tuberías a menudo ciclan entre alta presión positiva y intensa presión negativa (vacío). Las juntas de expansión estándar a menudo se comprometen, ofreciendo contención de presión positiva a expensas de colapsar bajo vacío, o resistiendo el vacío mientras fallan bajo altas presiones de trabajo.
Este fuelle de servicio severo resuelve este desafío integrando un revestimiento de PTFE (Politetrafluoroetileno) de alta densidad y no poroso en una carcasa elastomérica multicapa reforzada con tela, incrustada con refuerzos continuos de anillo de acero interno. El núcleo interno de PTFE virgen crea un escudo químico impenetrable contra ácidos agresivos, oxidantes fuertes y solventes volátiles, mientras que la carcasa compuesta de alta resistencia evita tanto el colapso por vacío interno como la expansión radial hacia afuera. Equipada con bridas de respaldo mecanizadas de precisión, esta conexión universal amortigua eficazmente las vibraciones de la bomba, alivia el estrés térmico dinámico complejo y garantiza un rendimiento sin fugas en condiciones operativas extremas.
Características de rendimiento
Resistencia a la presión de espectro completo: Construido especialmente para operar continuamente en rangos de presión extremos, desde vacío total (presión negativa) hasta altas presiones de trabajo positivas, sin colapso del revestimiento ni abombamiento radial.
Inmunidad química para servicio severo: El revestimiento de fluoropolímero de alta densidad es completamente no reactivo, aislando el cuerpo estructural exterior de ácidos nítrico, sulfúrico y clorhídrico concentrados, así como de solventes agresivos y fluidos tóxicos.
Diseño estructural anticolapso: Diseñado con anillos de soporte metálicos internos integrados y bloqueados dentro de la arquitectura del fuelle durante la vulcanización, manteniendo el revestimiento de PTFE firmemente anclado contra la pared exterior bajo vacío profundo o succión de bomba.
Alivio de movimiento omnidireccional: La geometría flexible del arco de una sola esfera se adapta suavemente al estrés dinámico del sistema, absorbiendo simultáneamente compresión axial, extensión axial, cizallamiento lateral y desalineaciones angulares de la tubería.
Sello integral de cara completa acampanada: El revestimiento interno de PTFE se extiende completamente a través de la garganta y se envuelve sobre la cara de las bridas de respaldo metálicas, funcionando como una junta química integrada de cobertura total que garantiza un sello a prueba de fugas en los puntos de conexión.
Especificación del producto
| Tamaño |
Longitud |
Movimientos permitidos en operación |
| mm |
pulgada |
mm |
Compresión axial mm |
Extensión axial
mm |
Movimiento transversal
mm
|
Deflexión angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Si el medio es aceite, sustancias ácidas o alcalinas, y existen requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo. Por favor, especifique al realizar el pedido.
|
Detalles del producto
Flujo de producción
|
1. Materia prima
Caucho CR/EPDM/NBR de primer nivel,
sin caucho reciclado
2. Plastificación
|
y mezcla Formulación especial para mejor flexión con nailon, para mejor resistencia y sellado
3. Envoltura de piezas en bruto
|
Refuerzo de alambre de acero chapado en cobre para evitar desprendimientos
4. Vulcanización
|
|
La máquina de vulcanización automática garantiza el tiempo y la presión de vulcanización
5. Inspección
|
La inspección 100% estricta es para ser responsable ante los consumidores
6. Embalaje
|
Embalaje protector para evitar óxido y roturas
Aplicación
Las juntas de expansión de caucho estándar se utilizan ampliamente en diversos campos, incluyendo la construcción, la industria química, la construcción naval, el agua del grifo, el gas, las tuberías químicas, las tuberías de petróleo, las tuberías de alimentos, las tuberías de aire acondicionado y el tratamiento de aguas residuales.
|
Nuestros servicios
1. 24 horas en línea2. Muestras gratuitas proporcionadas
3. Soporte de personalización
4. Proporcionar dibujos
5. Múltiples estilos de pago para elegir
6. Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7. Período de garantía prolongado
8. Embalaje adecuado para el transporte
Nuestros clientes
Certificado
Preguntas frecuentes
P1: ¿Qué hace que esta junta revestida de PTFE sea "universal" en comparación con las juntas revestidas estándar?
Las juntas revestidas de PTFE estándar suelen estar optimizadas para servicio de presión positiva o vacío moderado. Esta junta universal está diseñada con una carcasa de caucho compuesto de alta resistencia y anillos de restricción de vacío integrados, lo que le permite soportar altas presiones de trabajo positivas y presión negativa total (vacío profundo) dentro de un solo componente, sin necesidad de diseños separados para diferentes fases del proceso.
P2: ¿Cómo maneja la junta la presión negativa sin que el revestimiento de PTFE se desprenda o colapse?
Durante la fabricación, los anillos de soporte de vacío internos de alta resistencia se incrustan y bloquean con precisión en la construcción del fuelle. Estos anillos actúan como un marco esquelético estructural que mantiene mecánicamente el revestimiento de PTFE pegado a la carcasa de caucho reforzado, evitando que las fuerzas de succión arrastren el revestimiento hacia el flujo.
P3: ¿Necesito instalar juntas separadas al atornillar esta junta de expansión en mi tubería?
No se requieren juntas separadas. El revestimiento interno de PTFE se acampa y se dobla sobre toda la cara de sellado de las bridas de respaldo durante el procesamiento. Esta superficie continua y lisa de fluoropolímero actúa como su propia junta de cara completa de alta calidad, formando un sello químico inmediato y a prueba de fugas cuando se atornilla a las bridas de tubería correspondientes.
P4: ¿Puede esta junta manejar la expansión térmica severa en líneas químicas de alta temperatura?
Sí. Las líneas de proceso de fluidos continuos generan un crecimiento térmico y un estrés de tubería significativos. El cuerpo elastomérico flexible y el revestimiento de PTFE de alta densidad están construidos para acomodar ciclos térmicos continuos de hasta
115°C
, absorbiendo desplazamientos axiales, laterales y angulares para proteger las bombas, válvulas y anclajes rígidos conectados.
P5: ¿Por qué se recomiendan unidades de control (varillas de límite) para aplicaciones de servicio severo?Al manipular productos químicos peligrosos bajo condiciones de presión o vacío extremas, las sobretensiones inesperadas en la línea o el movimiento de la tubería sin anclar pueden estirar el fuelle más allá de sus umbrales de movimiento diseñados. Las unidades de control de acero de alta resistencia (tirantes) actúan como una parada de seguridad física para evitar la sobreextensión o la sobrecompresión, garantizando la contención total del sistema y la seguridad mecánica.
