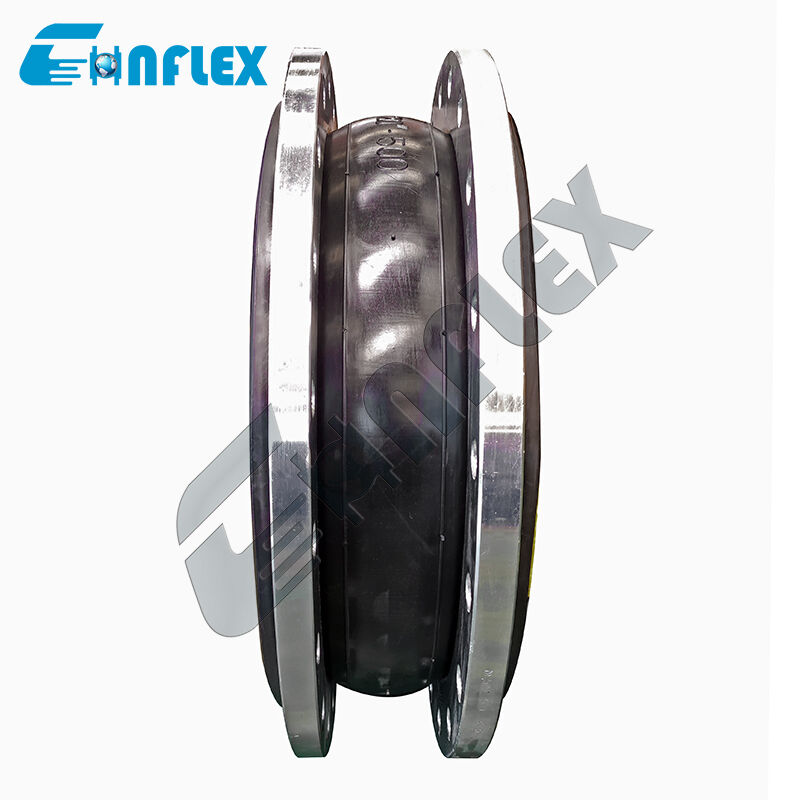

Junta de Expansión de Caucho Reforzado con Clasificación de Presión Clase 300: Compensador de Crecimiento Térmico Ultrarresistente para Refinerías
Alivio de Tensión Térmica y de Presión de Servicio Pesado para Líneas de Refinación de Alta Presión.
La Junta de Expansión de Caucho Reforzado con Clasificación de Presión Clase 300 es un compensador de crecimiento de tuberías ultrarresistente y de servicio pesado diseñado específicamente para las condiciones de trabajo extremas de refinerías de petróleo, unidades petroquímicas e instalaciones químicas de alta presión. Operar bajo los estándares ASME Clase 300 requiere una integridad estructural que excede con creces las juntas comerciales estándar. Estas líneas de servicio severo enfrentan ciclos intensos de expansión térmica, altas presiones de trabajo, golpes hidráulicos y vibraciones mecánicas constantes de compresores y bombas de transferencia de servicio pesado.
Construida con un cuerpo elastomérico multicapa extraespesor reforzado por capas de cordón sintético de alta tenacidad incrustadas y anillos de restricción de acero internos sólidos, esta junta de expansión mantiene una alta contención de presión hasta los límites operativos de Clase 300 sin abultarse ni deformarse. Equipada con bridas de respaldo gruesas y mecanizadas de precisión de acero al carbono o acero inoxidable ASME B16.5 Clase 300, actúa como un puente flexible que amortigua vibraciones y absorbe movimientos complejos multiaxiales de la tubería, previene la fatiga de la boquilla en turbomaquinaria crítica y garantiza una seguridad a largo plazo sin fugas en la infraestructura de refinería de alto estrés.
Características de rendimiento
Clasificación Estructural ASME Clase 300: Diseñada con precisión con capas de refuerzo de pared gruesa para operar dentro de los límites de presión-temperatura ASME B16.5 Clase 300, proporcionando una contención de presión continua y confiable en condiciones de alto estrés.
Refuerzo Multicapa de Servicio Pesado: Construida con capas de cordón sintético de alta resistencia y refuerzo de alambre/anillo de acero de alta resistencia incrustado, previniendo la expansión radial, la deformación estructural y la ruptura por sobrepresión.
Alivio de Crecimiento Térmico de Alta Capacidad: La configuración de arco flexible diseñada absorbe suavemente grandes desplazamientos por crecimiento térmico, compensando simultáneamente la compresión axial, la extensión axial, el cizallamiento lateral y los desalineamientos angulares de la tubería.
Amortiguación Excepcional de Vibraciones y Golpes: La matriz elastomérica gruesa actúa como un absorbedor eficaz de energía cinética, aislando la vibración de maquinaria pesada, el zumbido del motor y las pulsaciones repentinas de presión hidráulica directamente en la fuente.
Resistencia Química y a Medios de Grado Refinería: Formulada con compuestos elastoméricos sintéticos de alta calidad (como NBR hidrogenado, Neopreno, EPDM o revestimientos especializados) que resisten derivados de hidrocarburos, aceites de proceso, vapor y fluidos de refinería agresivos.
Especificación del Producto
| Tamaño |
Longitud |
Movimientos permitidos en operación |
| mm |
pulgada |
mm |
Compresión Axial mm |
Extensión Axial
mm |
Movimiento Transversal
mm
|
Deflexión Angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Si el medio es aceite, sustancias ácidas o alcalinas, y existen requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo. Por favor, especifique al realizar el pedido.
|
Detalles del producto
Flujo de producción
|
1. Materia prima
Materias primas de caucho CR/EPDM/NBR de primer nivel,
Sin caucho reciclado
2. Plastificación
|
y mezcla Formulación especial para mejor flexión con nailon, para mejor resistencia y sellado
3. Enrollado de piezas en bruto
|
Refuerzo de alambre de acero chapado en cobre para evitar desprendimientos
4. Vulcanización
|
|
Máquina de vulcanización automática que garantiza el tiempo y la presión de vulcanización
5. Inspección
|
La inspección 100% estricta es para ser responsable ante los consumidores
6. Embalaje
|
Embalaje protector para evitar óxido y roturas
Aplicación
Las juntas de expansión de caucho estándar se utilizan ampliamente en diversos campos, incluyendo la construcción, la industria química, la construcción naval, el agua del grifo, el gas, las tuberías químicas, las tuberías de petróleo, las tuberías de alimentos, las tuberías de aire acondicionado y el tratamiento de aguas residuales.
|
Nuestros servicios
1. 24 horas en línea2. Muestras gratuitas proporcionadas
3. Soporte de personalización
4. Proporcionar dibujos
5. Múltiples estilos de pago para elegir
6. Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7. Período de garantía prolongado
8. Embalaje adecuado para el transporte
Nuestros clientes
Certificado
Preguntas frecuentes
P1: ¿Qué presión de trabajo representa una clasificación Clase 300 para esta junta de expansión de caucho?
Una clasificación ASME Clase 300 corresponde a un perfil de presión de trabajo máximo de hasta
740 PSI (5.1 MPa)
a temperaturas ambiente, dependiendo del grado del material de la brida y los factores de reducción de temperatura establecidos por las normas ASME B16.5.
P2: ¿Por qué las unidades de control (varillas de límite) son obligatorias para las juntas de expansión Clase 300?Bajo las presiones de operación Clase 300, las fuerzas de empuje de presión ejercidas dentro de la tubería son extremadamente altas. Las unidades de control (tirantes) actúan como topes de seguridad estructural anclados a través de las bridas de la junta de expansión. Evitan que el arco de caucho flexible se extienda o comprima en exceso más allá de sus límites de diseño durante sobretensiones de presión o ciclos térmicos, protegiendo tanto la junta como el equipo de tuberías no anclado.P3: ¿Cómo protege esta junta equipos de refinería costosos como bombas y compresores?
Las tuberías de refinería de alta presión se expanden significativamente cuando se exponen a fluidos de proceso calientes, generando cargas mecánicas masivas. Si se conectan directamente a las boquillas de bombas o compresores, estas fuerzas causan desalineación del eje, falla del sello y grietas en la carcasa. Esta junta flexible Clase 300 absorbe esas tensiones térmicas y vibraciones mecánicas antes de que lleguen a la maquinaria.
P4: ¿Se puede equipar esta junta Clase 300 con un revestimiento de PTFE para servicio químico agresivo?
Sí. Para aplicaciones de refinería severas que involucran agua agria, ácidos agresivos o solventes orgánicos volátiles, el tubo interno se puede integrar con un revestimiento de PTFE virgen de alta resistencia durante la vulcanización. Esto crea una barrera de doble defensa: PTFE para una inmunidad química absoluta y caucho reforzado para flexibilidad a alta presión.
P5: ¿Son las bridas de respaldo compatibles con la tubería de refinería estándar de EE. UU.?
Sí. Las bridas de respaldo de servicio pesado adjuntas están perforadas con precisión para que coincidan con las dimensiones del círculo de pernos, diámetros de orificios y especificaciones de espesor de ASME/ANSI B16.5 Clase 300, asegurando una integración perfecta atornillada en los sistemas de tuberías industriales estándar de alta presión.
