Junta Flexible de Caucho con Doble Clasificación de Presión (PN10/PN16): Acoplador de Manguito con Aislador de Vibraciones para Líneas de Succión de Bombas
Contención Química a Prueba de Explosiones para Líneas Industriales de Alta Presión.

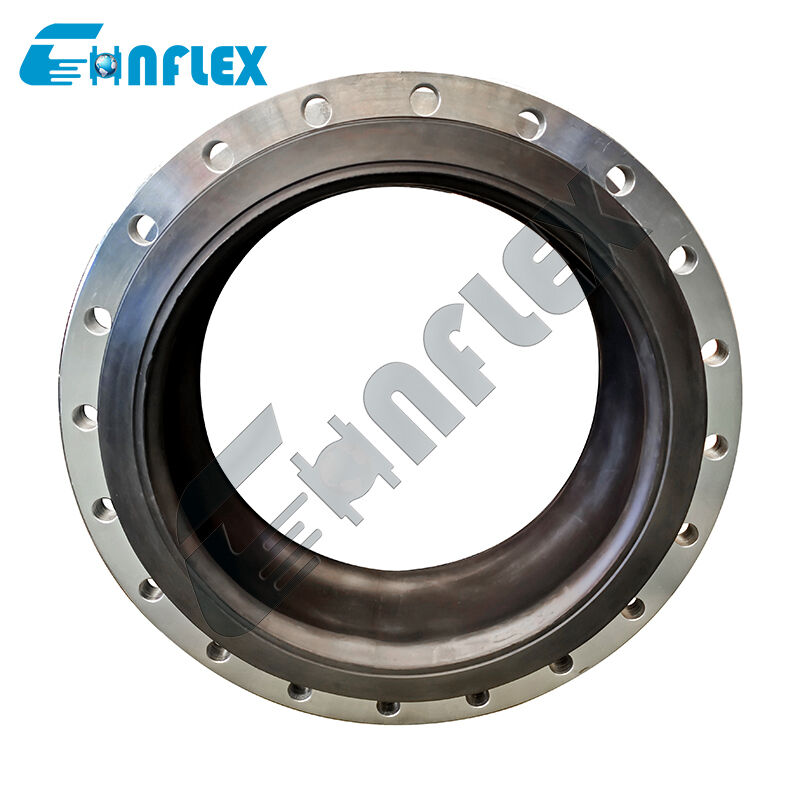

El Manguito de Expansión Revestido de PTFE con Alta Clasificación de Presión es un componente de tubería avanzado y de alta integridad diseñado para operaciones industriales extremas donde los medios corrosivos y las atmósferas explosivas se cruzan. Las instalaciones que procesan productos químicos peligrosos, disolventes volátiles y fluidos reactivos a alta presión requieren una seguridad absoluta de cero fugas para proteger al personal y la infraestructura circundante.
Esta junta flexible a prueba de explosiones incorpora un revestimiento interior de PTFE (Politetrafluoroetileno) ultra denso y sin costuras unido a presión a una carcasa elastomérica reforzada multicapa de alta resistencia. El revestimiento de PTFE puro proporciona una barrera química inquebrantable contra ácidos agresivos y compuestos volátiles, mientras que un sistema de puesta a tierra antiestática evita la acumulación de carga electrostática, eliminando los riesgos de chispas en entornos explosivos. Equipado con bridas de acero de alta resistencia diseñadas para clasificaciones de presión elevadas, este manguito de expansión compensa el crecimiento térmico multiaxial, amortigua la vibración de la bomba y proporciona una contención de presión fiable en condiciones de alto estrés continuo.
Características de rendimiento
Clasificación Certificada de Alta Presión: Reforzado con capas de tejido sintético de alta tenacidad multicapa y anillos integrados de alambre de acero, lo que garantiza una alta capacidad de contención de presión sin distorsión estructural ni fallo del revestimiento.
Diseño Antiexplosivo y Antiestático: Construido para disipar cargas estáticas a través de la junta, previniendo chispas peligrosas en entornos volátiles o explosivos peligrosos.
Inmunidad Química Absoluta: El revestimiento de PTFE de primera calidad proporciona una resistencia a la corrosión casi universal, aislando el cuerpo de caucho exterior de ácidos concentrados, álcalis fuertes y disolventes orgánicos agresivos.
Amortiguación de Vibraciones y Golpes Mecánicos: La matriz exterior elastomérica absorbe vibraciones mecánicas de alta frecuencia, zumbidos de motor y sobretensiones de presión de bombas y maquinaria industrial pesada.
Sello Integrado de Cara Completa Acampanado: El revestimiento continuo de PTFE se extiende a través del diámetro interior y se acampana sobre la cara de la brida, actuando como una junta integrada a prueba de químicos que previene fugas en la junta y filtraciones de fluidos.
Especificación del Producto
| Tamaño |
Longitud |
Movimientos Permitidos en Operación |
| mm |
pulgada |
mm |
Compresión Axial mm |
Extensión Axial
mm |
Movimiento Transversal
mm
|
Deflexión Angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Si el medio es aceite, sustancias ácidas o alcalinas, y existen requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo. Por favor, especifique al realizar el pedido.
|
Detalles del Producto
Flujo de Producción
|
1.Materia prima
Caucho CR/EPDM/NBR de primer nivel,
Sin caucho reciclado
2.Plastificación
|
y mezcla Formulación especial para mejor flexión con nailon, para mejor resistencia y sellado
3.Envoltura de piezas en bruto
|
Refuerzo de alambre de acero chapado en cobre para evitar desprendimientos
4.Vulcanización
|
|
La máquina de vulcanización automática garantiza el tiempo y la presión de vulcanización
5.Inspección
|
La inspección 100% estricta es para ser responsable ante los consumidores
6. Empaquetado
|
Embalaje protector para evitar óxido y roturas
Aplicación
Las juntas de expansión de caucho estándar se utilizan ampliamente en diversos campos, incluyendo la construcción, la industria química, la construcción naval, el suministro de agua potable, el gas, las tuberías químicas, las tuberías de petróleo, las tuberías de alimentos, las tuberías de aire acondicionado y el tratamiento de aguas residuales.
|
Nuestros Servicios
1.24 horas en línea2.Muestras gratuitas proporcionadas
3.Soporte de personalización
4.Proporcionar dibujos
5.Múltiples estilos de pago para elegir
6.Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7.Período de garantía prolongado
8.Embalaje adecuado para el transporte
Nuestros Clientes
Certificado
Preguntas Frecuentes
P1: ¿Cómo logra este manguito de expansión revestido de PTFE una capacidad "a prueba de explosiones"?
En atmósferas explosivas o líneas de fluidos volátiles, el flujo de líquido a alta velocidad puede generar electricidad estática. Este manguito de expansión incorpora características antiestáticas, como correas de conexión a tierra conductoras o revestimientos antiestáticos integrados, que conectan a tierra de forma segura las cargas electrostáticas, eliminando los riesgos de chispas en entornos de zonas peligrosas.
P2: ¿Qué permite que este manguito de expansión maneje clasificaciones de presión más altas que las juntas de caucho estándar?
La capacidad de alta presión se logra a través del refuerzo estructural interno. La carcasa exterior de caucho está construida con capas adicionales de tejidos de cordón sintético de alta tenacidad y anillos de alambre de acero de alta resistencia incrustados, lo que permite que el manguito resista el abombamiento radial y la ruptura axial bajo altas presiones del sistema.
P3: ¿Se requieren juntas separadas al instalar esta junta con brida?
No. El revestimiento interior de PTFE se extiende completamente a través del cuello y se acampana hacia afuera sobre toda la cara elevada de las bridas de respaldo de acero. Este collar de PTFE doblado funciona como su propia junta química de cara completa, creando un sello hermético inmediato cuando se comprime contra las bridas de tubería de acoplamiento.
P4: ¿Puede este manguito de expansión manejar condiciones de presión y vacío alternos?
Sí, pero las combinaciones de alta presión y vacío requieren un refuerzo específico. Si su tubería experimenta presión negativa repentina o succión de vacío, se deben especificar anillos de soporte de vacío internos durante la fabricación para evitar que el revestimiento de PTFE colapse hacia adentro.
P5: ¿Qué tipos de medios corrosivos pueden pasar de forma segura a través de esta junta?
El revestimiento de PTFE virgen ofrece una inercia química casi universal. Maneja de forma segura ácido sulfúrico concentrado, ácido clorhídrico, ácido nítrico, hidróxido de sodio, disolventes orgánicos volátiles y agentes oxidantes agresivos sin lixiviación, hinchazón o degradación.
