Conector Flexible para Tuberías con Clasificación de Presión Clase ANSI 150: Acoplador de Fuelle Reforzado de Alta Resistencia para Tuberías de Alto Estrés
El caballo de batalla estándar americano para aplicaciones de tuberías de alto estrés.

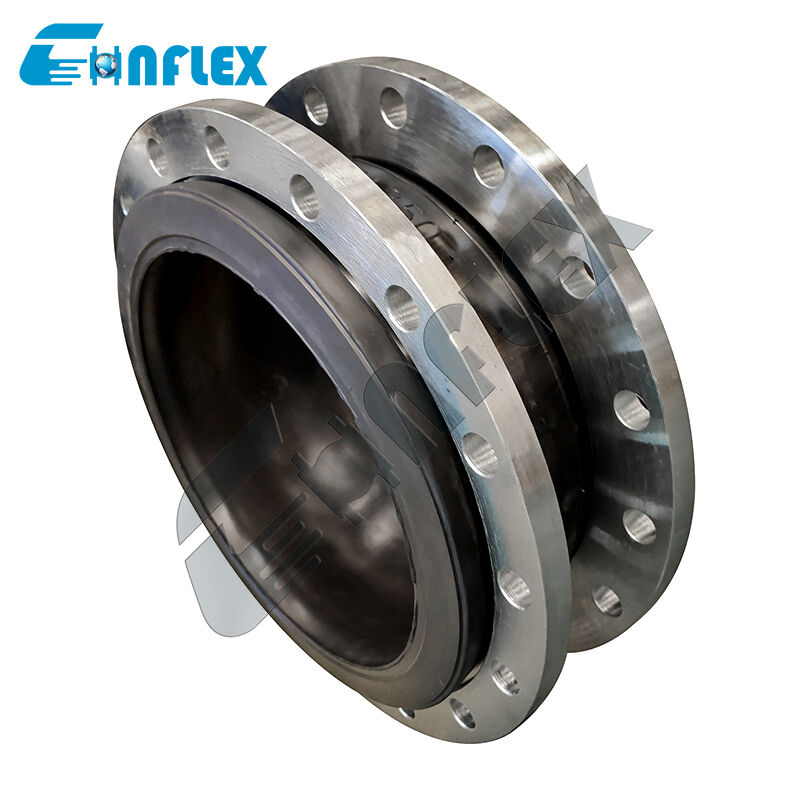

El Conector Flexible para Tuberías con Clasificación de Presión Clase ANSI 150 es un acoplador de fuelle de alta resistencia diseñado para cumplir con las rigurosas demandas de los sistemas de tuberías industriales diseñados según las normas ASME/ANSI B16.5 Clase 150. Las redes de tuberías de alto estrés, como las que se encuentran en la generación de energía, el procesamiento petroquímico, la climatización y la transferencia de fluidos industriales, a menudo sufren de expansión térmica extrema, vibración estructural y desalineación mecánica.
Este conector flexible de alta resistencia presenta una matriz elastomérica reforzada multicapa vulcanizada con capas de cordón de fibra sintética de alta tenacidad, lo que proporciona una excepcional retención de presión y resistencia a la fatiga dinámica. Equipado con bridas de respaldo de acero al carbono o acero inoxidable Clase ANSI 150 perforadas de precisión, sirve como un puente robusto y flexible que aísla la vibración de la bomba, alivia el estrés de la pared de la tubería y mantiene una seguridad sin fugas bajo perfiles de presión de trabajo continuos de Clase 150.
Características de rendimiento
Cumplimiento total de la Clase ANSI 150: Diseñado y probado para integrarse perfectamente en sistemas de tuberías ASME/ANSI B16.5 Clase 150, manejando presiones de trabajo de hasta 225 PSI (1.55 MPa) dependiendo de la temperatura de operación.
Refuerzo multicapa de alta resistencia: Construido con capas incrustadas de cordón de tela de alta resistencia y anillos internos de alambre de acero para evitar el abombamiento, la deformación estructural y los picos de presión en líneas de alto estrés.
Atenuación superior de vibraciones y acústica: La matriz de fuelle elastomérico absorbe la vibración mecánica transmitida por sólidos y el ruido acústico generado por bombas, compresores y enfriadores de alta potencia.
Alivio de movimiento de alta capacidad: La flexibilidad multidireccional compensa suavemente la compresión axial simultánea, la extensión axial, el cizallamiento lateral y las desalineaciones angulares causadas por el asentamiento del equipo o el crecimiento térmico.
Carcasa duradera resistente a la corrosión: Formulada con compuestos de cubierta exterior resistentes a la intemperie, al ozono y a la abrasión, lo que garantiza una larga vida útil tanto en salas de equipos interiores como en exposiciones exteriores adversas.
Especificación del producto
| Tamaño |
Longitud |
Movimientos permitidos en operación |
| mm |
pulgada |
mm |
Compresión axial mm |
Extensión axial
mm |
Movimiento transversal
mm
|
Deflexión angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Si el medio es aceite, sustancias ácidas o alcalinas, y existen requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo. Por favor, especifique al realizar el pedido.
|
Detalles del producto
Flujo de producción
|
1. Materia prima
Caucho CR/EPDM/NBR de nivel superior,
sin caucho reciclado
2. Plastificación
|
y mezcla Formulación especial para mejor flexión con nailon, para mejor resistencia y sellado
3. Envoltura de piezas en bruto
|
Refuerzo de alambre de acero chapado en cobre para evitar desprendimientos
4. Vulcanización
|
|
Máquina de vulcanización automática que garantiza el tiempo y la presión de vulcanización
5. Inspección
|
La inspección 100% estricta es para ser responsable ante los consumidores
6. Embalaje
|
Embalaje protector para evitar óxido y roturas
Aplicación
Junta de expansión de caucho estándar
|
se utilizan ampliamente en diversos campos, incluyendo la construcción, la industria química, la construcción naval, el agua del grifo, el gas, las tuberías químicas, las tuberías de petróleo, las tuberías de alimentos, las tuberías de aire acondicionado y el tratamiento de aguas residuales.
Nuestros servicios1. 24 horas en línea
2. Muestras gratuitas proporcionadas
3. Soporte de personalización
4. Proporcionar dibujos
5. Múltiples estilos de pago para elegir
6. Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7. Período de garantía prolongado
8. Embalaje adecuado para el transporte
Nuestros clientes
Certificado
Preguntas frecuentes
P1: ¿Qué presión de trabajo especifica una "Clasificación de Presión Clase ANSI 150" para este conector?
Una clasificación Clase ANSI 150 corresponde a una presión de trabajo nominal de
150 a 225 PSI
(aprox. 10 a 15.5 bar) para servicio a temperatura ambiente, coincidiendo con las clasificaciones de presión-temperatura de las bridas de tubería estándar ASME B16.5 Clase 150.P2: ¿Cuál es el principal beneficio de usar un acoplador de fuelle reforzado de alta resistencia en tuberías de alto estrés?En redes de tuberías de alto estrés, las conexiones rígidas transfieren la vibración del equipo y el crecimiento térmico directamente a los anclajes de la tubería, las boquillas de la bomba y los cuerpos de las válvulas, lo que provoca grietas por fatiga y fugas. Este conector flexible actúa como un amortiguador de alivio de tensión, absorbiendo esas cargas mecánicas dinámicas antes de que puedan dañar la maquinaria crítica.
P3: ¿Son las bridas compatibles con los diseños de tuberías estándar de EE. UU.?
Sí. Las bridas de respaldo adjuntas presentan dimensiones de círculo de pernos, diámetros de orificios y recuentos de orificios estándar de la Clase ANSI 150, lo que las hace directamente compatibles con las bridas de acoplamiento ANSI B16.5 estándar de EE. UU. para una instalación rápida y atornillada.
P4: ¿Se requieren unidades de control (tirantes) para instalar este conector flexible ANSI 150?
Se recomiendan encarecidamente las unidades de control (varillas de límite) al instalar este conector en líneas de tubería sin anclar o cerca de bombas que operan cerca de los límites superiores de la clasificación de presión de Clase 150. Los tirantes restringen la sobreextensión y la sobrecompresión, evitando que el fuelle exceda sus límites de diseño durante picos de presión repentinos.
P5: ¿Se puede personalizar este conector de tubería flexible con diferentes materiales de revestimiento interior?
Sí. Dependiendo de su fluido de proceso (por ejemplo, agua cruda, aceites, productos químicos o lodos), el tubo interior se puede personalizar con revestimientos elastoméricos específicos como EPDM, NBR (nitrilo), neopreno o un revestimiento de PTFE para servicios químicos agresivos.
