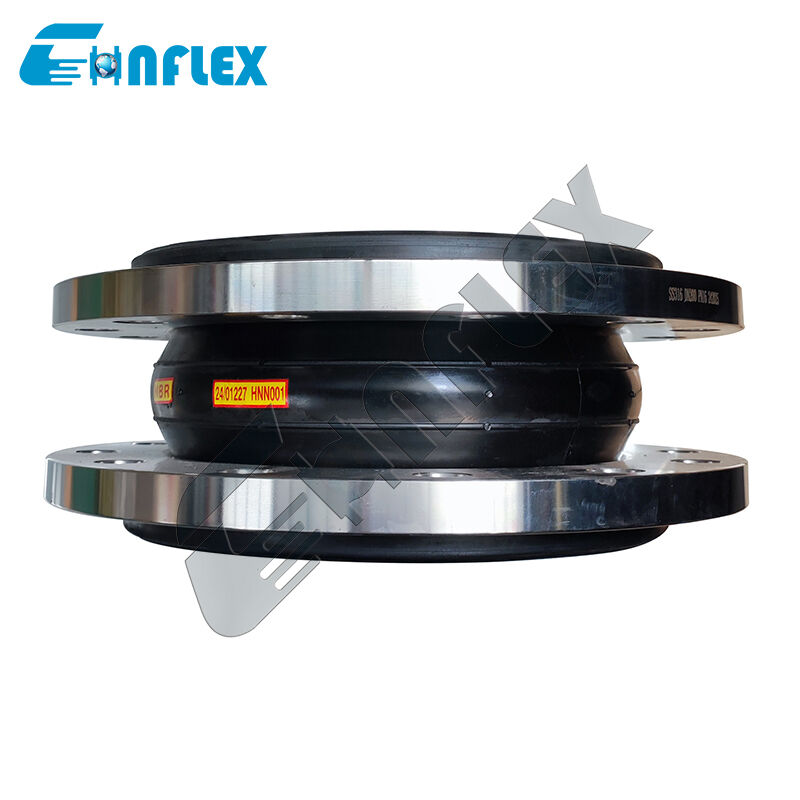

Conector flexible modificado para requisitos particulares de la bomba del tipo del reborde de la junta de dilatación del tubo
Descripción del Producto
Las juntas de expansión de tuberías tipo brida personalizadas son conectores flexibles de caucho profesionales especialmente diseñados para sistemas de tuberías de bombas. Admitimos la personalización completa del diámetro, la presión de trabajo, la fórmula de caucho y el material de la brida para adaptarse a varias unidades de bomba.
Fabricadas con tejido de cordón multicapa reforzado con anillos de alambre de acero incrustados, las juntas están disponibles en caucho EPDM, NBR y CR para transportar agua de refrigeración, aceite mineral, aire comprimido y fluidos corrosivos suaves. Las bridas flotantes de acero al carbono o acero inoxidable simplifican la alineación de las tuberías durante la instalación.
Instalados entre bombas y tuberías, estos conectores flexibles cortan la transmisión de vibraciones, reducen el ruido de resonancia de las tuberías, compensan el desplazamiento axial, lateral y angular causado por la expansión térmica y la desviación de la instalación, y amortiguan el impacto del golpe de ariete. Ampliamente utilizado en proyectos de HVAC, suministro de agua, productos químicos y bombeo de petróleo.
Características de rendimiento
1. Flexibilidad: Se adapta a movimientos axiales, laterales y angulares.
2. Durabilidad: El conector flexible de la bomba proporciona un rendimiento duradero.
3. Resistencia a la corrosión: Resiste ambientes agresivos y productos químicos.
4. Reducción de ruido y vibraciones: Amortigua las vibraciones y las ondas de choque.
5. Facilidad de instalación y mantenimiento: El diseño compacto y las conexiones de brida estándar facilitan la instalación y el mantenimiento.
Especificación de producto
| Tamaño |
Longitud |
Movimientos permitidos en operación |
| milímetros |
pulgada |
milímetros |
Compresión axial mm |
Extensión axial
milímetros |
Movimiento transversal
milímetros
|
Deflexión angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Si el medio es aceite, sustancias ácidas o alcalinas y existen requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo. Por favor especifique al realizar el pedido
|
Detalles del producto
Flujo de producción
|
1.Materia prima
CR/EPDM/NBR de primer nivel
materias primas de caucho,
Sin caucho reciclado
|
2.plastificación y mezclando
Formulación especial para una mejor flexión con nailon, para una mejor resistencia y sellado.
|
3.Envoltura de espacios en blanco
El refuerzo de alambre de acero chapado en cobre evita que se desprenda.
|
|
4.Vulcanización
La máquina de vulcanización automática garantiza el tiempo y la presión de vulcanización.
|
5.Inspeccionar
Una inspección 100% estricta debe ser responsable de los consumidores.
|
6. Embalaje
Embalaje protector para No
Óxido y rotura
|
Solicitud
Los conectores flexibles para bombas se utilizan ampliamente en diversos campos, incluidos la construcción, la industria química, la construcción naval, el agua del grifo, el gas, las tuberías químicas, las tuberías de petróleo, las tuberías de alimentos, las tuberías de aire acondicionado y el tratamiento de aguas residuales.
Nuestros Servicios
1,24 horas en línea
2. Muestras gratuitas proporcionadas
3.Personalización de soporte
4.Proporcionar dibujos
5.Múltiples estilos de pago para elegir
6.Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7.Largo período de garantía
8.Embalaje adecuado para el transporte.
Nuestro cliente
Certificado
Preguntas frecuentes
Q1:¿Cuál es el material del conector flexible de la bomba?
A1: El material puede ser EPDM, NBR, CR, SBR... Depende de las condiciones de trabajo.
Q2:¿Cuál es el período de garantía del conector flexible de la bomba?
A2:Ofrecemos 18 meses de garantía.
Q3:¿Cuál es la temperatura de funcionamiento del conector flexible de la bomba?
A3:La temperatura de trabajo es de -20 ℃ ~ 100 ℃.
Q4:¿Cuál es el paquete del conector flexible de la bomba?
A4:El paquete es una caja de cartón y una resistente caja de madera contrachapada.
