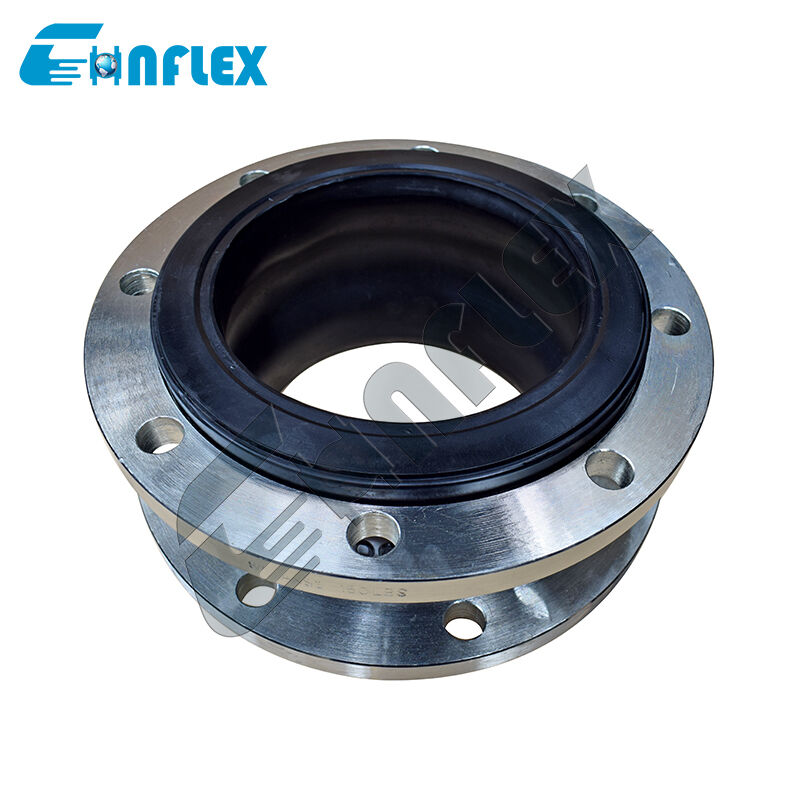

Tipo instalación modificada para requisitos particulares del reborde de la junta de dilatación del tubo de la junta de dilatación del tubo
Descripción del Producto
La instalación de junta de expansión de tubería personalizada tipo brida de junta de expansión de tubería está diseñada para proporcionar soluciones de conexión flexibles para varios sistemas de tuberías al mismo tiempo que absorbe eficazmente la vibración, reduce el ruido y compensa la expansión térmica y el desplazamiento de la tubería. Durante la instalación, el diseño tipo brida permite una fácil alineación y una conexión segura a diferentes estándares de tuberías como ANSI, DIN, JIS y BS. La junta de expansión se puede personalizar según la presión de trabajo, la temperatura, el medio, los estándares de perforación de bridas y el entorno de instalación para garantizar un rendimiento confiable en aplicaciones industriales exigentes. Una instalación adecuada ayuda a proteger bombas, válvulas, compresores y equipos de tuberías del daño causado por el movimiento o las fluctuaciones de presión, extendiendo así la vida útil de todo el sistema de tuberías. Se utiliza ampliamente en sistemas de suministro de agua, plantas químicas, sistemas HVAC, centrales eléctricas, tuberías marinas y otros sistemas de transporte de fluidos industriales.
Características de rendimiento
1. Flexibilidad: Se adapta a movimientos axiales, laterales y angulares.
2. Durabilidad: La junta de expansión de tubería reforzada proporciona un rendimiento duradero.
3. Resistencia a la corrosión: Resiste ambientes agresivos y productos químicos.
4. Reducción de ruido y vibraciones: Amortigua las vibraciones y las ondas de choque.
5. Facilidad de instalación y mantenimiento: El diseño compacto y las conexiones de brida estándar facilitan la instalación y el mantenimiento.
Especificación de producto
| Tamaño |
Longitud |
Movimientos permitidos en operación |
| milímetros |
pulgada |
milímetros |
Compresión axial mm |
Extensión axial
milímetros |
Movimiento transversal
milímetros
|
Deflexión angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Si el medio es aceite, sustancias ácidas o alcalinas y existen requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo. Por favor especifique al realizar el pedido
|
Detalles del producto
Flujo de producción
|
1.Materia prima
CR/EPDM/NBR de primer nivel
materias primas de caucho,
Sin caucho reciclado
|
2.plastificación y mezclando
Formulación especial para una mejor flexión con nailon, para una mejor resistencia y sellado.
|
3.Envoltura de espacios en blanco
El refuerzo de alambre de acero chapado en cobre evita que se desprenda.
|
|
4.Vulcanización
La máquina de vulcanización automática garantiza el tiempo y la presión de vulcanización.
|
5.Inspeccionar
Una inspección 100% estricta debe ser responsable de los consumidores.
|
6. Embalaje
Embalaje protector para No
Óxido y rotura
|
Solicitud
Las juntas de expansión para tuberías se utilizan ampliamente en diversos campos, incluida la construcción, la industria química, la construcción naval, el agua del grifo, el gas, las tuberías químicas, las tuberías de petróleo, las tuberías de alimentos, las tuberías de aire acondicionado y el tratamiento de aguas residuales.
Nuestros Servicios
1,24 horas en línea
2. Muestras gratuitas proporcionadas
3.Personalización de soporte
4.Proporcionar dibujos
5.Múltiples estilos de pago para elegir
6.Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7.Largo período de garantía
8.Embalaje adecuado para el transporte.
Nuestro cliente
Certificado
Preguntas frecuentes
Q1:¿Cuál es el material de la junta de expansión de tuberías?
A1: El material puede ser EPDM, NBR, CR, SBR... Depende de las condiciones de trabajo.
Q2:¿Cuál es el período de garantía de la junta de expansión de tuberías?
A2:Ofrecemos 18 meses de garantía.
Q3:¿Cuál es la temperatura de trabajo de la junta de expansión de tuberías?
A3:La temperatura de trabajo es de -20 ℃ ~ 100 ℃.
Q4:¿Cuál es el paquete?
A4:El paquete es una caja de cartón y una resistente caja de madera contrachapada.
