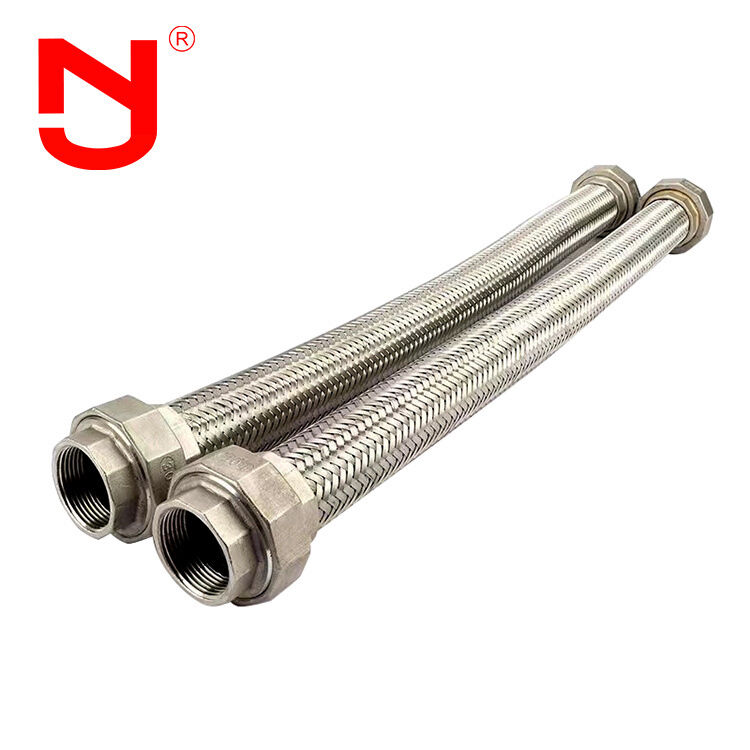

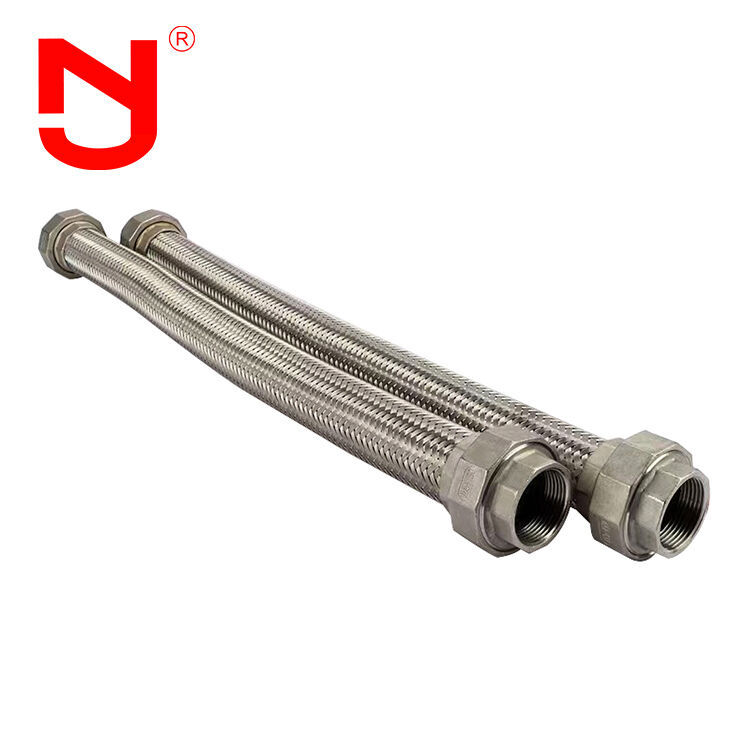

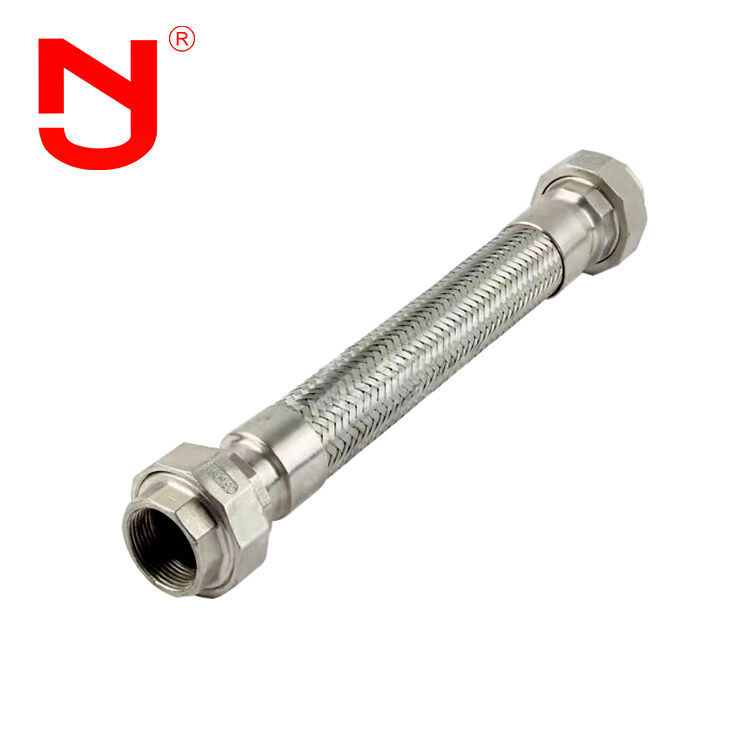

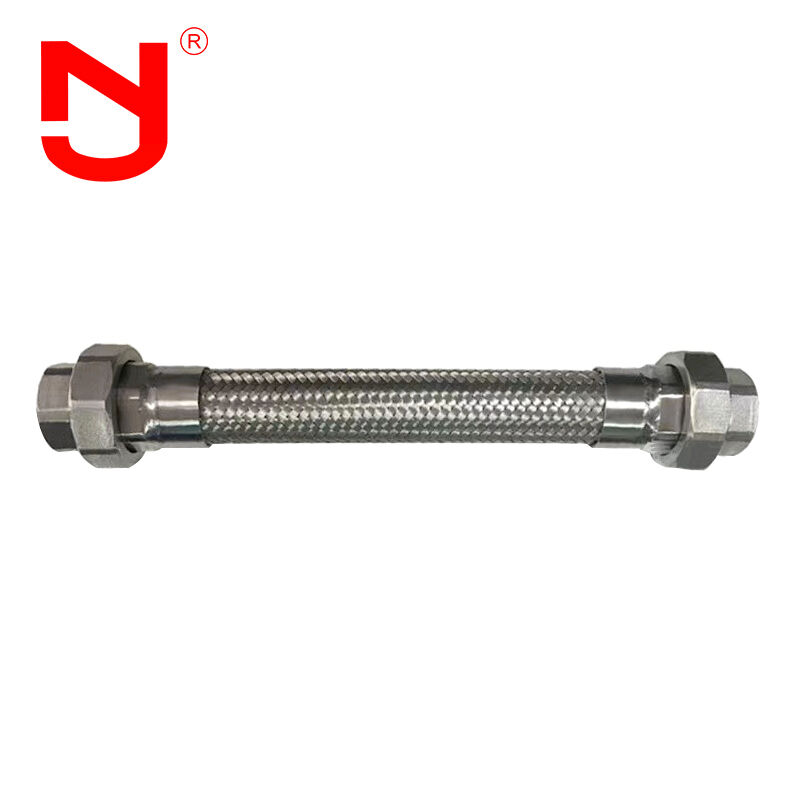

Tipo de la Unión de tuberías metálicas flexibles trenzadas con alambre de acero inoxidable
Las mangueras flexibles trenzadas de metal de tipo Union son conjuntos de tuberías flexibles compuestos por una manguera interna corrugada de metal reforzada con una capa trenzada externa y equipada con conexiones terminales de tipo union.Están diseñados para absorber vibraciones., se adaptan a la expansión térmica y compensan la desalineación menor en los sistemas de tuberías, al tiempo que proporcionan capacidad de alta presión, resistencia mecánica, resistencia a la corrosión y fiabilidad,rendimiento hermético en aplicaciones industriales.
Características de rendimiento
El elemento elástico principal de la unión de expansión flexible son los fuelles de acero inoxidable.Direcciones transversales y angularesLa articulación de expansión flexible puede realizar las siguientes funciones:
- Absorbe la deformación térmica axial, transversal y angular de la tubería
- Reduce el impacto de las vibraciones del equipo en los sistemas de tuberías
- Compensación de la deformación de las tuberías causada por la actividad sísmica y el asentamiento en el suelo
Especificaciones técnicas
| Diámetro (mm) |
Grado de presión (Mpa) |
Área disponible de los agujeros (cm2) |
Diámetro externo máximo (mm) |
Duración (mm) |
| 32 | 1.0/1.6/2. ¿Qué quieres decir?5 | 16 | 225 | 160 a 280 |
| 40 | 1.0/1.6/2. ¿Qué quieres decir?5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2. ¿Qué quieres decir?5 | 37 | 259 | 172 a 306 |
| 65 | 1.0/1.6/2. ¿Qué quieres decir?5 | 55 | 270 | 215 a 222 |
| 80 | 1.0/1.6/2. ¿Qué quieres decir?5 | 81 | 284 | Las demás: |
| 100 | 1.0/1.6/2. ¿Qué quieres decir?5 | 121 | 304 | 235 a 345 |
| 125 | 1.0/1.6/2. ¿Qué quieres decir?5 | 180 | 334 | 282 a 322 |
| 150 | 1.0/1.6/2. ¿Qué quieres decir?5 | 257 | 364 | 282 a 367 |
| 200 | 1.0/1.6/2. ¿Qué quieres decir?5 | 479 | 442 | 340 a 426 |
| 250 | 1.0/1.6/2. ¿Qué quieres decir?5 | 769 | 507 | 393 a 393 |
| 300 | 1.0/1.6/2. ¿Qué quieres decir?5 | 1105 | 562 | 464 a 565 |
| 350 | 1.0/1.6/2. ¿Qué quieres decir?5 | 1307 | 622 | Las demás |
| 400 | 1.0/1.6/2. ¿Qué quieres decir?5 | 1611 | 562 | 522 a 628 |
| 450 | 1.0/1.6/2. ¿Qué quieres decir?5 | 1972 | 700 | 403 a 523 |
| 500 | 1.0/1.6/2. ¿Qué quieres decir?5 | 2445 | 760 | 431 a 554 |
| 600 | 1.0/1.6/2. ¿Qué quieres decir?5 | 3534 | 835 | 478 a 588 |
| 700 | 1.0/1.6/2. ¿Qué quieres decir?5 | 4717 | 1110 | 490 a 590 |
| 800 | 1.0/1.6/2. ¿Qué quieres decir?5 | 5822 | 1265 | Las demás: |
| 900 | 1.0/1.6/2. ¿Qué quieres decir?5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2. ¿Qué quieres decir?5 | 9043 | 1286 | 692 |
Proceso de fabricación
Las mangueras flexibles trenzadas en metal de alta calidad de JINGNING se fabrican con precisión y experiencia:
El tipo de la Unión Metal Braided Water Flexible puede procesarse en diferentes tipos de acuerdo con requisitos específicos:
- Materiales de la carrocería: acero inoxidable 304, 316L
- Materiales de las bridas: acero al carbono Q235, acero inoxidable 304, 316L
Con más de 17 años de experiencia en diseño en la fabricación de juntas de expansión flexibles, juntas de expansión de caucho, juntas de fuelle de metal, juntas de desmontaje y otros accesorios de tuberías industriales,Los productos de Jingning cumplen con los estándares internacionales incluyendo GB, ISO, DIN, ANSI, BS, JIS y requisitos específicos del cliente.
Ventajas del producto
- Precios directos de fábrica competitivos
- 17 años de experiencia en fabricación con 5 años de experiencia en exportación
- Control de calidad estricto que excede las normas de la industria
- Especificaciones de base de molde personalizadas y servicios OEM
- Muestras de producto gratuitas disponibles
- Gran inventario para entrega inmediata
Aplicaciones
Debido a su flexibilidad, los conectores flexibles de tubería pueden compensar la deformación del diferencial de temperatura y otros movimientos entre el equipo y las tuberías, evitar las vibraciones,reducir el empuje de la tubería sobre el equipoLas juntas de expansión flexibles se utilizan ampliamente en el procesamiento químico, refinación de petróleo, generación de energía, industria ligera, energía nuclear, metalurgia,maquinariaCon el uso creciente de tuberías de energía y calor en los sectores industrial y civil, la demanda de conectores flexibles para tuberías continúa creciendo.
Preguntas frecuentes
P: ¿Pueden las mangueras flexibles trenzadas de metal de tipo Unión estar marcadas con un logotipo personalizado?
R: Sí, pueden ser marcados con su logotipo. Proporcionamos servicios integrales de OEM y ODM.
P: ¿Cuál es la longitud de cara a cara de las mangueras flexibles trenzadas de metal de tipo Union?
R: Las longitudes estándar de cara a cara incluyen L130, L152, L203. También aceptamos longitudes personalizadas según sus requisitos específicos.
P: ¿Puede proporcionar dibujos de mangueras flexibles trenzadas de metal de tipo Union?
R: Sí, podemos proporcionar dibujos detallados. Póngase en contacto con nosotros para recibir los dibujos del conector flexible de tubería.
P: ¿Qué certificados puede proporcionar para las mangueras flexibles trenzadas de metal de tipo Unión?
R: Proporcionamos certificaciones CE e ISO para nuestros productos.
