Conectores de tubería flexibles tipo unión de manguera metálica flexible trenzada

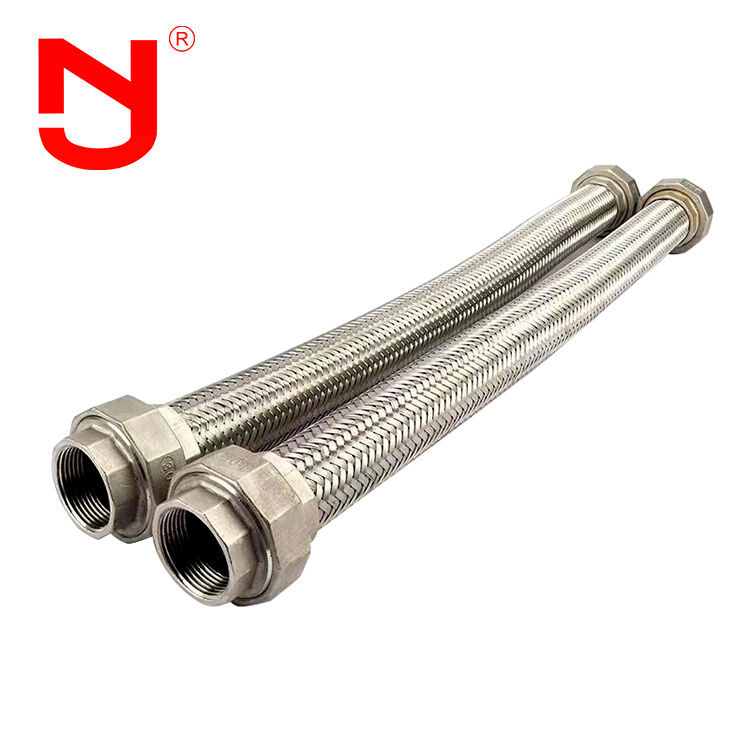

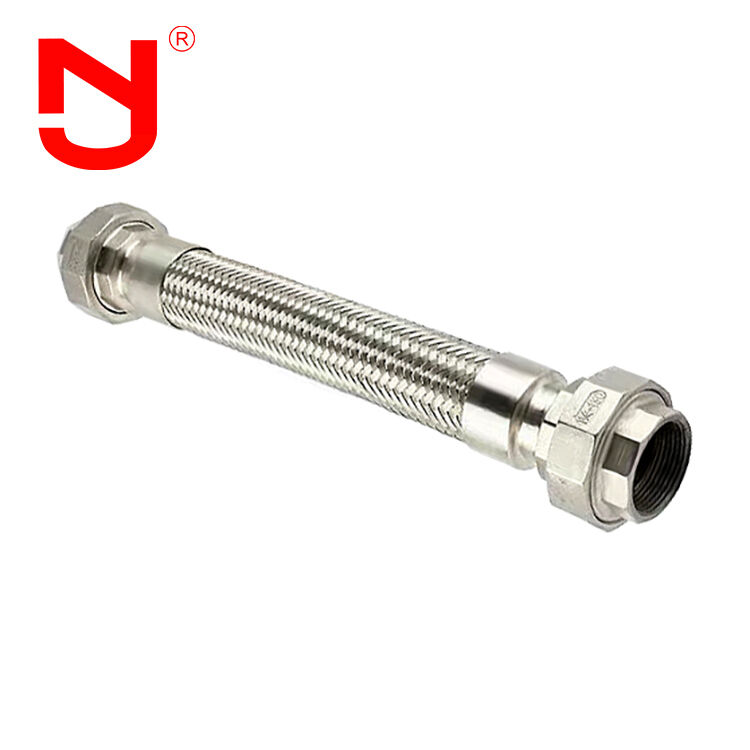

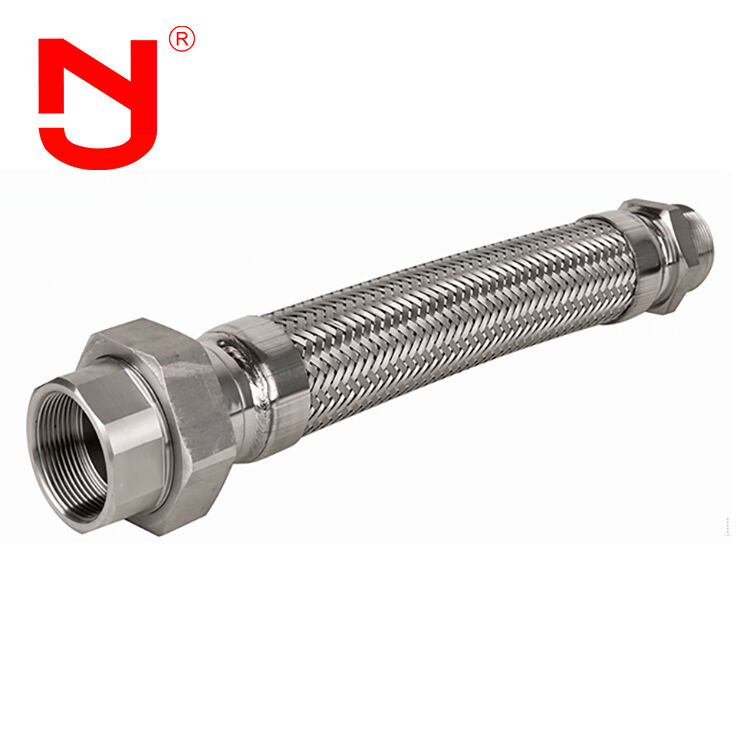

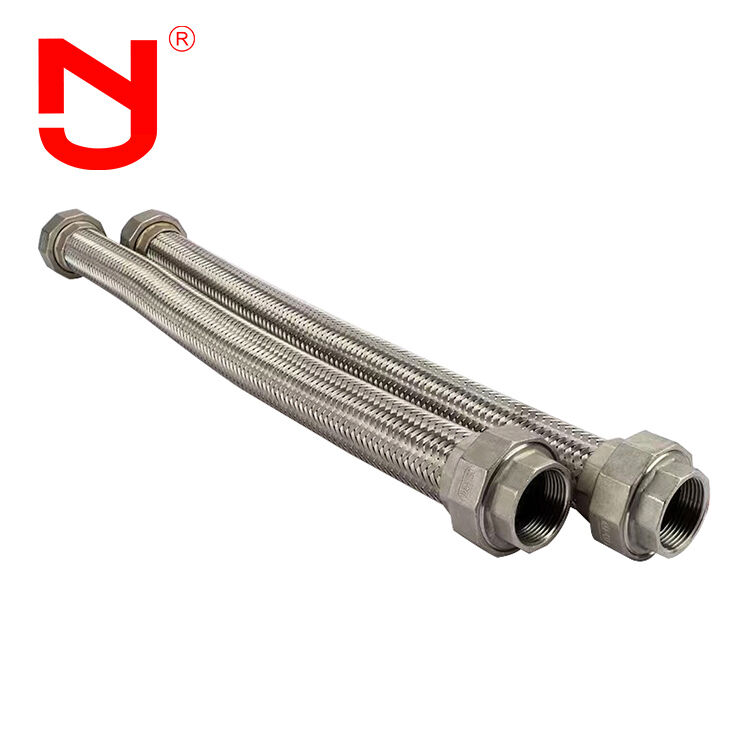

Los conectores de tubería flexibles tipo unión de acero inoxidable son conectores de tubería flexibles que consisten en una manguera metálica corrugada de acero inoxidable reforzada con una trenza externa de acero inoxidable y equipada con conexiones finales tipo unión. Están diseñados para adaptarse a la vibración, la expansión térmica y la ligera desalineación en los sistemas de tuberías, al tiempo que proporcionan una alta capacidad de presión, resistencia a la corrosión y conexiones seguras y herméticas para aplicaciones industriales de fluidos y gases.
Características de rendimiento
El elemento elástico principal de la junta de expansión flexible es el fuelle de acero inoxidable. A través de la expansión y flexión de los fuelles, la junta de expansión flexible se adapta al movimiento de la tubería en direcciones axial, transversal y angular.
- Absorbe la deformación térmica axial, transversal y angular de las tuberías
- Reduce el impacto de la vibración del equipo en los sistemas de tuberías
- Compensa la deformación de la tubería causada por la actividad sísmica y el asentamiento del suelo
Especificaciones técnicas
Datos principales de la manguera metálica
| Diámetro (mm) |
Grado de presión (Mpa) |
Área disponible del fuelle (c㎡) |
Tamaño máximo del diámetro exterior (mm) |
Longitud (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Proceso de fabricación
Los conectores de tubería flexibles tipo unión de acero inoxidable se pueden procesar en diferentes tipos según los requisitos específicos de la aplicación.
Especificaciones de los materiales
- Cuerpo del fuelle: Acero inoxidable 304, 316L
- Materiales de la brida: Acero al carbono Q235, acero inoxidable 304, 316L
Jingning aporta más de 17 años de experiencia en diseño en la fabricación de juntas de expansión flexibles, juntas de expansión de caucho, juntas de fuelle metálicas, juntas de desmontaje y otros accesorios de tubería industriales. Nuestras juntas de expansión flexibles cumplen con los estándares internacionales, incluidos GB, ISO, DIN, ANSI, BS, JIS, así como con los requisitos personalizados.
Ventajas del producto
- Precios competitivos directos de fábrica
- 17 años de experiencia en fabricación con 5 años de experiencia en exportación
- Control de calidad riguroso que supera los estándares de la industria
- Especificaciones de la base del molde personalizadas y servicios OEM
- Muestras de productos gratuitas disponibles
- Amplio inventario para una entrega rápida
Aplicaciones
Debido a su flexibilidad, estos conectores de tubería compensan la deformación diferencial de temperatura y otros movimientos entre equipos y tuberías, evitan la transmisión de vibraciones, reducen el empuje de la tubería en los equipos y se adaptan al asentamiento desigual de los cimientos de los tanques. Las juntas de expansión flexibles se utilizan ampliamente en múltiples industrias, incluyendo procesamiento químico, refinación de petróleo, generación de energía, industria ligera, aplicaciones nucleares, metalurgia, maquinaria, instrumentación, marina y sectores aeroespaciales.
Preguntas frecuentes
P1: ¿Se pueden marcar los conectores de tubería flexibles tipo unión de acero inoxidable con un logotipo personalizado?
A1: Sí, se pueden marcar con su logotipo. Ofrecemos servicios OEM y ODM integrales.
P2: ¿Cuál es la longitud cara a cara de los conectores de tubería flexibles tipo unión de acero inoxidable?
A2: Las longitudes estándar cara a cara incluyen L130, L152, L203. También aceptamos especificaciones de longitud personalizadas según sus requisitos.
P3: ¿Puede proporcionar dibujos de los conectores de tubería flexibles tipo unión de acero inoxidable?
A3: Sí, proporcionamos dibujos técnicos detallados. Póngase en contacto con nosotros para obtener dibujos específicos de conectores flexibles de tubería.
P4: ¿Qué certificados de los conectores de tubería flexibles tipo unión de acero inoxidable puede proporcionar?
A4: Proporcionamos certificaciones CE e ISO para nuestros productos.
