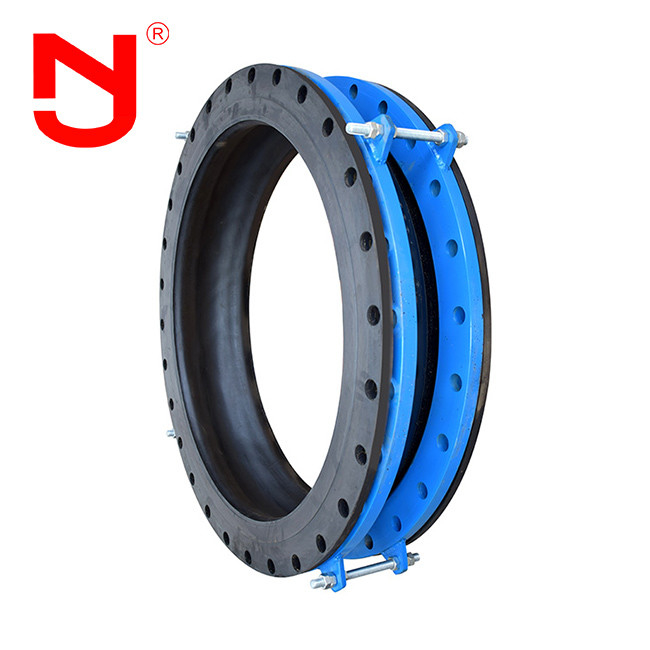

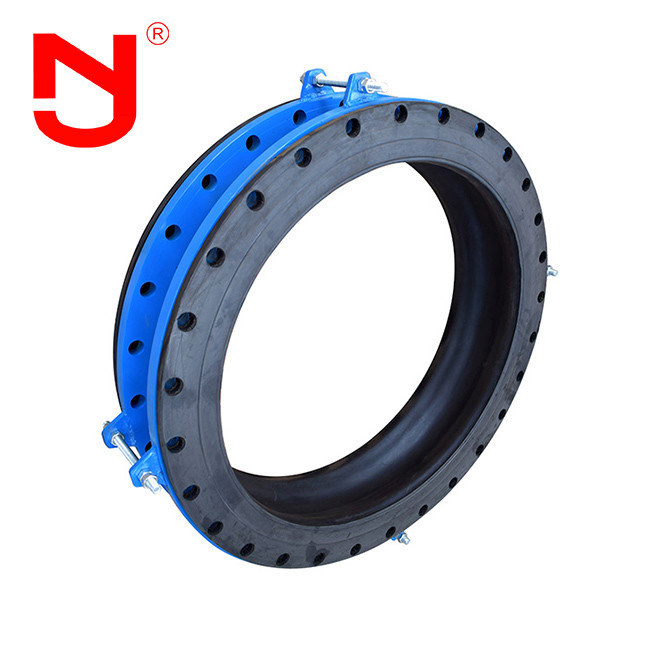

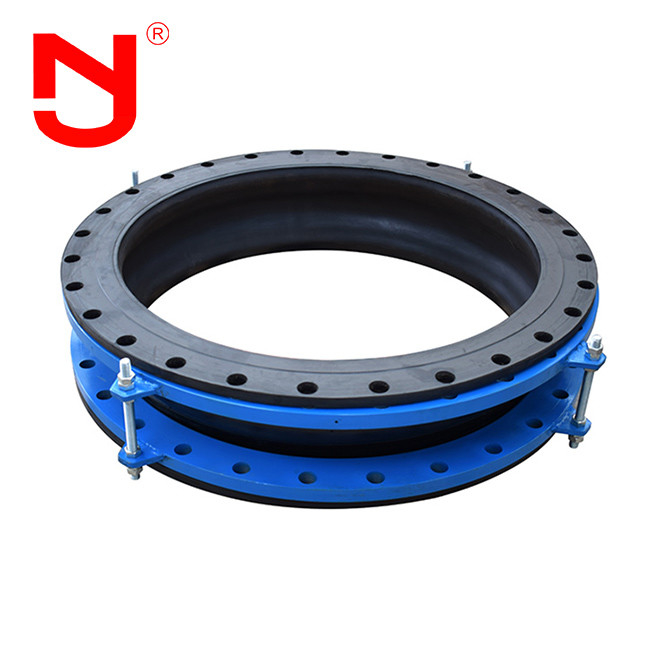

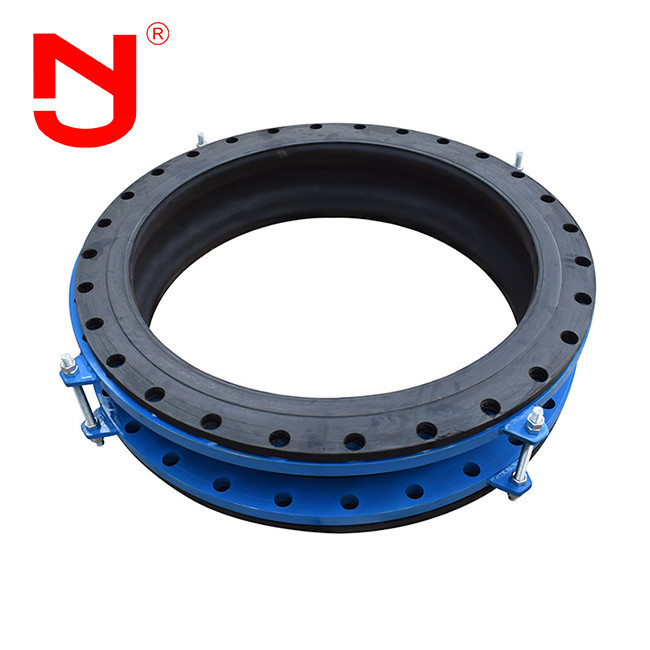

Fabricante conjunto de caucho EPDM de arco ancho
Descripción del producto
En comparación con las juntas de expansión planas tradicionales, el diseño de la junta de expansión tipo Bellows forma un sello integrado al extender el borde de goma y envolverlo alrededor de la brida metálica.la estructura de la solapa reduce eficazmente el riesgo de fuga de medios y mejora la protección de la superficie de la brida, evitando el fallo del sello debido a la corrosión de la brida o daños mecánicos. Además, la parte de brida puede absorber parte del desplazamiento axial, reducir la concentración de tensión del cuerpo de goma,y prolongar la vida útil.
Características de rendimiento
1.Alta flexibilidad
Haga el tamaño, la forma y el grosor de la capa de refuerzo de la unión de acuerdo con las necesidades
2Materiales de refuerzo diversificados
Las juntas de caucho heridas a mano pueden utilizar una variedad de materiales de refuerzo para proporcionar la resistencia mecánica y la resistencia a la corrosión requeridas.
3.Capacidad de soporte de alta presión
El enrollamiento manual puede garantizar la uniformidad estructural de la unión, mejorando así su capacidad de soporte de presión y su resistencia general.
4.Mantenimiento y sustitución fáciles
Por lo general, están equipados con bridas o interfaces roscadas para una fácil instalación y reemplazo, lo que reduce el tiempo de inactividad de los sistemas de tuberías.
Especificación del producto
Tamaño | Duración | Movimientos permitidos en funcionamiento | ||||
En el caso de los | pulgadas | En el caso de los | Compresión axial en mm | Extensión axial En el caso de los |
Movimiento transversal En el caso de los |
Deformación angular en mm |
32 | 1 y 1/4 | 95 | ||||
40 | 1 y media | 95 | ||||
50 | 2 | 105 | 20 | 12 | 14 | 35° |
65 | 2 y medio |
115 |
20 | 12 | 14 | 35° |
80 | 3 | 135 | 20 | 12 | 14 | 35° |
100 | 4 | 150 | 20 | 12 | 14 | 33° |
125 | 5 | 165 | 20 | 12 | 14 | 28° |
150 | 6 | 180 | 20 | 12 | 14 | 22° |
200 | 8 | 210 | 20 | 12 | 14 | 18° |
250 | 10 | 230 | 20 | 12 | 14 | 15° |
300 | 12 | 245 | 25 | 16 | 22 | 15° |
350 | 14 | 255 | 25 | 16 | 22 | 15° |
400 | 16 | 255 | 25 | 16 | 22 | 15° |
450 | 18 | 255 | 25 | 16 | 22 | 15° |
500 | 20 | 255 | 25 | 16 | 22 | 15° |
600 | 24 |
260 |
25 | 16 | 22 | 15° |
700 | 28 |
260 |
25 | 16 | 22 | 15° |
800 | 32 |
260 |
25 | 16 | 22 | 15° |
900 | 36 |
260 |
25 | 16 | 22 | 15° |
1000 | 40 | 260 | 26 | 18 | 22 | 15° |
Nota: Si el medio es aceite, sustancias ácidas o alcalinas, y hay requisitos especiales para la temperatura de trabajo, puede personalizarlo enviando una carta o un dibujo.Por favor, especifique al hacer el pedido |
Detalles del producto
Flujo de producción
1.Materia prima Se aplicarán las siguientes medidas: materias primas de caucho, Sin caucho reciclado |
2- Plastificando. y mezclar Formulación especial para una mejor flexión con nylon, para una mejor resistencia, sellamiento |
3- Envuelven los blancos de trabajo. Refuerzo de alambre de acero recubierto de cobre para evitar el despegue |
4- Se está volcanizando. Máquina de vulcanización automática aseguran el tiempo de vulcanización y la presión |
5- Inspeccionando. |
6Embalaje |
Aplicación
Las juntas de expansión del tipo de las boquillas juegan un papel importante en los sistemas de tuberías debido a sus excelentes propiedades de sellado y compresión.Este tipo de unión puede absorber eficazmente la vibración y el desplazamiento de las tuberías, reduce el ruido, por lo que se utiliza ampliamente en los sistemas de tuberías en los campos de suministro de agua y drenaje, tratamiento de aguas residuales, industria química, petróleo, saneamiento, etc.
Nuestros servicios
1.24 horas en línea
2Se proporcionan muestras gratuitas.
3Apoyo a la personalización
4. Proporcionar dibujos
5.Múltiples formas de pago para elegir
6- Inspección de fábrica (material, especificaciones, cantidad, presión, embalaje)
7.Periodo de garantía largo
8Envases adecuados para el transporte
Nuestro cliente
Certificado
Preguntas frecuentes
El primer trimestre¿Cuál es el material?de b¿Es el tipo de articulación de expansión?
A1El material puede ser EPDM, NBR, CR, SBR..Depende de las condiciones de trabajo.
El segundo trimestre¿Cuál es el período de garantía?de b¿Es el tipo de articulación de expansión?
A2Proporcionamos 18 meses de garantía.
El tercer trimestre¿Cuál es la temperatura de trabajo?de b¿Es el tipo de articulación de expansión?
A3:La temperatura de trabajo es de -20°C a 100°C.
Cuarto trimestre¿Cuál es el paquete?de b¿Es el tipo de articulación de expansión?
A4El paquete es una caja de cartón y una caja de madera reforzada.
