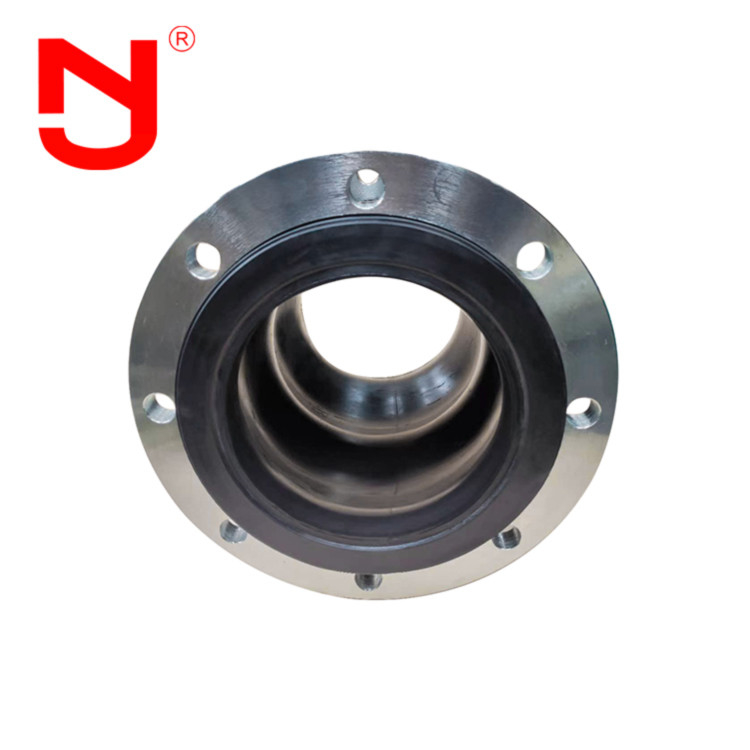

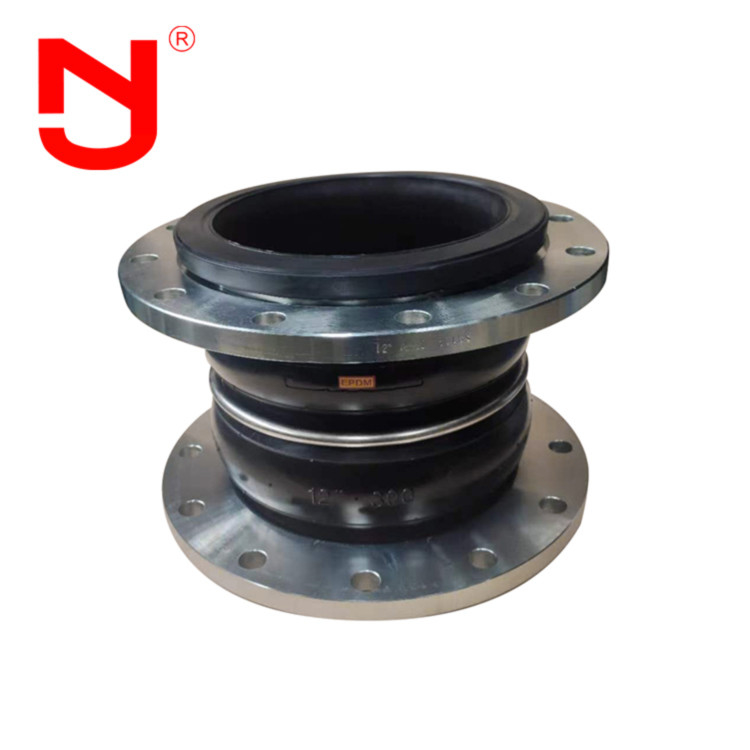

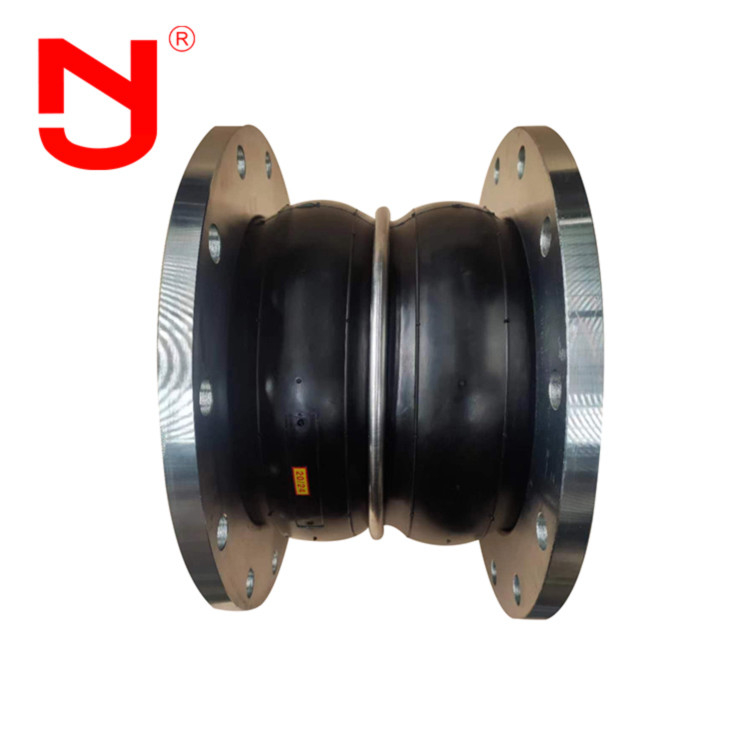

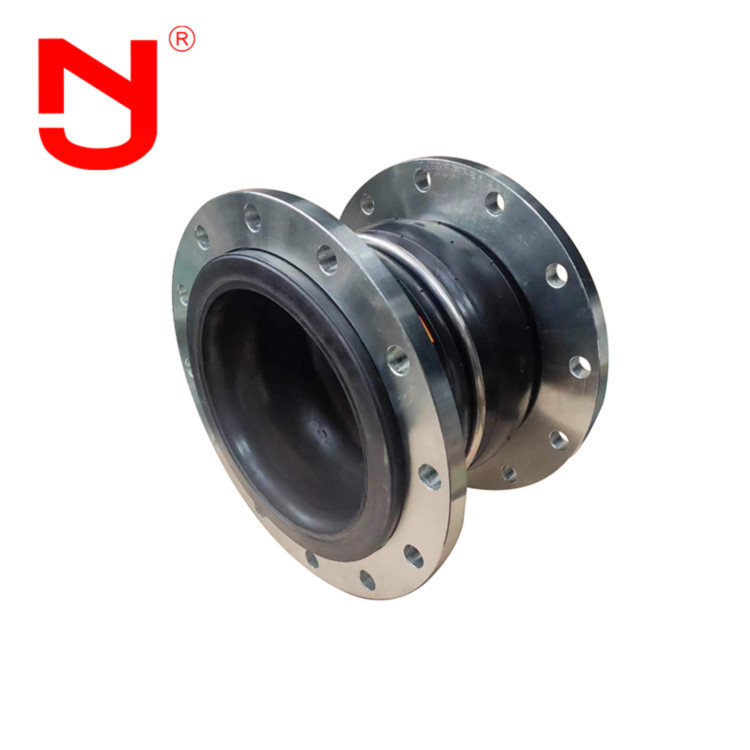

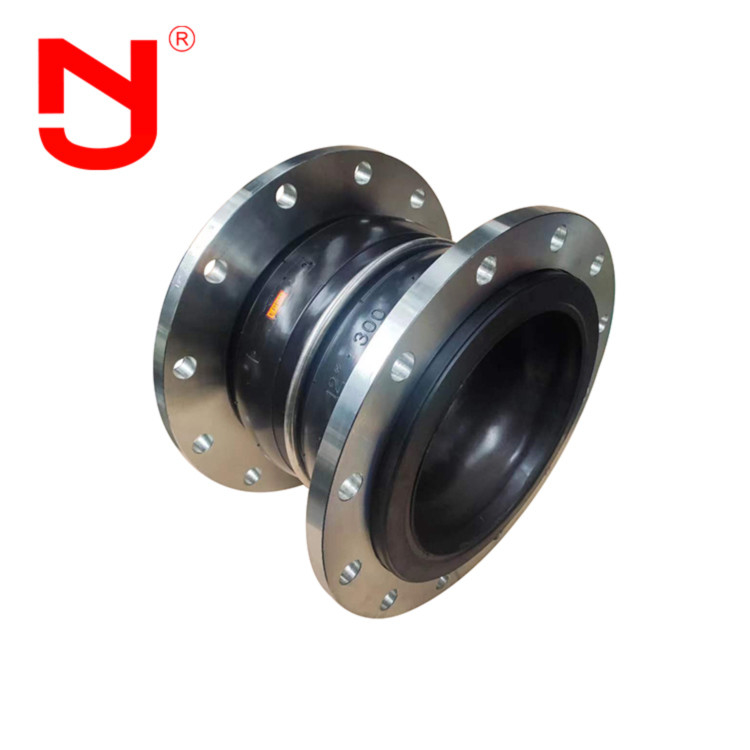

Pueden ser personalizadas juntas de expansión de goma para tubería Ansi doble esfera articulación flexible
Juntas de expansión de cauchoEl sistema de tuberías está diseñado con dobles esferas para absorber el movimiento de la tubería, liberar la tensión,reducir el ruido/vibración del sistema, compensar la desalineación/desviación y proteger a las máquinas y equipos giratorios de las descargas de arranque.Las juntas de expansión de caucho pueden estar hechas de diferentes materiales de caucho según el medio y la aplicaciónEstán diseñados para resistir los movimientos y vibraciones axiales, horizontales, angulares y de torsión en las tuberías.
Características de rendimiento deJuntas de expansión de caucho
De caucho doble esferaexpansión j- ¿ Qué?ofrecer un rendimiento, una fiabilidad y una longevidad muy elevados, mejorando así la seguridad de la planta y la integridad mecánica de los equipos.Debido a la inserción de productos especialmente diseñados en sistemas de tuberías rígidas,Las articulacionesexpansiónson capaces de:
1Reducir el ruido mecánico
2. Compensar la excentricidad
3. Eliminar la electrólisis entre metales diferentes
Datos técnicos deJuntas de expansión de caucho
|
Datos principales deJunta de expansión de goma de doble esfera
|
| Diámetro nominal (DN) |
Duración |
El desplazamiento axial ((mm) |
Deslocamiento horizontal |
Ángulo de desviación |
| En el caso de los |
pulgadas |
En el caso de los |
Extensión |
Compresión |
En el caso de los |
(a1 + a2) ° |
| 32 |
1 y 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 y media |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 y medio |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Nota: 1. Los requisitos especiales de la junta de expansión con brida se pueden personalizar de acuerdo con el dibujo del usuario.Nombre de la empresaLa bola de caucho de las máquinas de fabricación de la Unión Europea (UE) es una bola de caucho que se utiliza para la fabricación de productos industriales.articulación de expansión con bridapuede utilizarse como caucho natural, EPDM, caucho de cloropreno, caucho de butilo, caucho de butadieno, caucho fluoro, etc. cuando elarticulación de expansión con brida Si el conducto de suministro de agua por encima de DN200 se utiliza para el suministro de agua en suspensión, la tubería debe tener un soporte fijo o un soporte fijo, de lo contrario elarticulación de expansión con bridadeberán estar equipadas con un dispositivo anticaídas.
Juntas de expansión de caucho Los detalles muestran
Juntas de expansión de cauchoFlujo de producción
¿Sabes cómo es unJuntas de expansión de cauchoVamos a ver con JINGNING.
Es muy importante seleccionar la jel aceiteexpansión, para comprender la compatibilidad del medio y el material seleccionado delel aceiteexpansión, el rango de temperatura total, presión total y vacío total, la cantidad de movimiento requerido, y el tamaño entre las bridas de la tubería.Los ingenieros de aplicaciones de JINGNING pueden ayudar a determinar elel aceiteexpansiónpara cualquier aplicación.
Juntas de expansión de caucho aplicación
Juntas de expansión de cauchose utilizan ampliamente en varios sistemas de tuberías, como la conexión de jel aceiteexpansiónLas instalaciones de combustión de combustibles sólidos, con bombas y válvulas, equipos de extinción de incendios y tuberías con grandes vibraciones, con cambios frecuentes de calor y frío.Doble s- ¿Qué quieres?elexpansión j- ¿ Qué?se utiliza principalmente para el levantamiento y transporte remoto de agua y aguas residuales, suministro de agua y refrigeración de agua circulante de centrales térmicas, transporte por tuberías de la industria metalúrgica,agua condensadaEn la industria química, la refrigeración y la dilución de la industria petroquímica y la conexión flexible entre tuberías de larga y corta distancia en otras industrias.No se olvide- ¿Qué quieres?elexpansión j- ¿ Qué?tiene una alta resistencia al desgaste, jel aceiteexpansiónTambién es adecuado para todas las industrias de granulados y polvos y de gas de baja temperatura.
Preguntas frecuentes
¿Cuál es el paquete de r?¿Uber expansión conjunto?
R1: El paquete es una caja de cartón y una caja de madera reforzada.
P2: ¿Cuál es el MOQ der yarticulación de expansión ubber?
R2: 1 pc. Podemos entregar cualquier cantidad de acuerdo a sus requisitos.
P3: ¿Cuál es la longitud de cara a cara der yarticulación de expansión ubber?
A3: La longitud cara a cara puede ser L130, L152, L203... También podemos aceptar longitud personalizada de acuerdo con sus requisitos.
P4: ¿Cuál es el material de la brida (anillos de retención)?
A4: El material de la brida puede ser acero al carbono, acero inoxidable o hierro dúctil.
