Conectores flexibles de caucho de resistencia a altas temperaturas con unión de caucho reducida concéntrica
Los conectores flexibles de caucho sonun tipo de unión o acoplamiento de caucho diseñado para conectar dos tuberías o tubos de diferentes diámetros de manera concéntrica (o centrada).La unión del reductor suele tener un diseño cónico o escalonado para permitir la transición suave entre los dos tubos de diferentes tamaños, mientras que el material de caucho proporciona flexibilidad, absorción de vibraciones y propiedades de sellado.Este tipo de juntas se utiliza comúnmente en sistemas de tuberías para adaptarse a los cambios en el diámetro de la tubería y para garantizar una, conexión sin fugas.
Características del reductor concéntricoEl cauchoConectores flexibles
1Tamaño pequeño, peso ligero, flexibilidad, instalación y mantenimiento convenientes
2Reduce la transmisión de ruido estructural y tiene una fuerte absorción de golpes.
3Tiene la capacidad de desplazamiento horizontal, desplazamiento axial y desplazamiento angular, y tiene las características de reconstrucción de bridas y no paralelismo.
4- Prevenir la corrosión de la pared interna de las juntas de caucho reductor concéntrico en tuberías resistentes a altas temperaturas, ácidos y aceite y prolongar su vida útil.
Especificación del reductor concéntricoEl cauchoConectores flexibles
| Especificación |
DN50 ~ 300 |
DN350 ~ 600 |
| Presión de trabajo (MPa) |
0.25 a uno.6 |
| Presión de explosión (MPa) |
≤ 4 años8 |
| El valor de las emisiones de CO2 se calculará en función de las condiciones de producción. |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((para condiciones especiales -30~+250) |
| Medios aplicables |
Aire, aire comprimido, agua, agua de mar, agua caliente, aceite, ácido-base, etc. |
Datos técnicos deReducción concentradaEl cauchoConectores flexibles
| Datos principales deReducción concentradaEl cauchoConectores flexibles |
| DN (gran) × DN (pequeño) |
Duración |
Acto de trabajo
desplazamiento
(extensión) |
Acto de trabajo
desplazamiento
- ¿ Qué pasa? |
Las demás:
desplazamiento |
Desviación
ángulo |
| (a1 + a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 por 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300×150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |

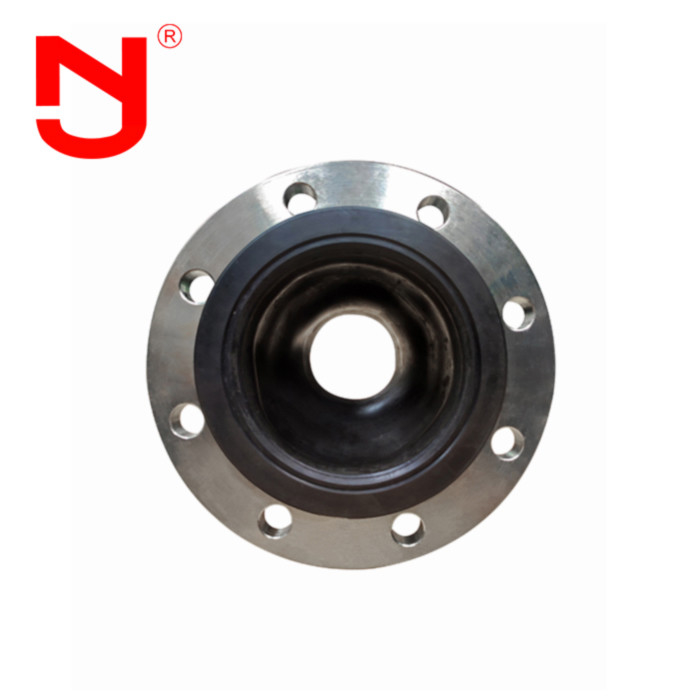

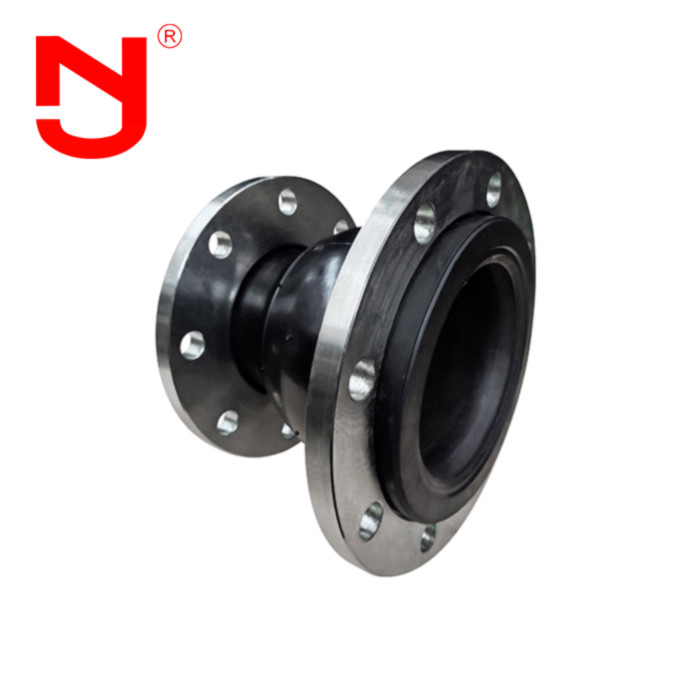

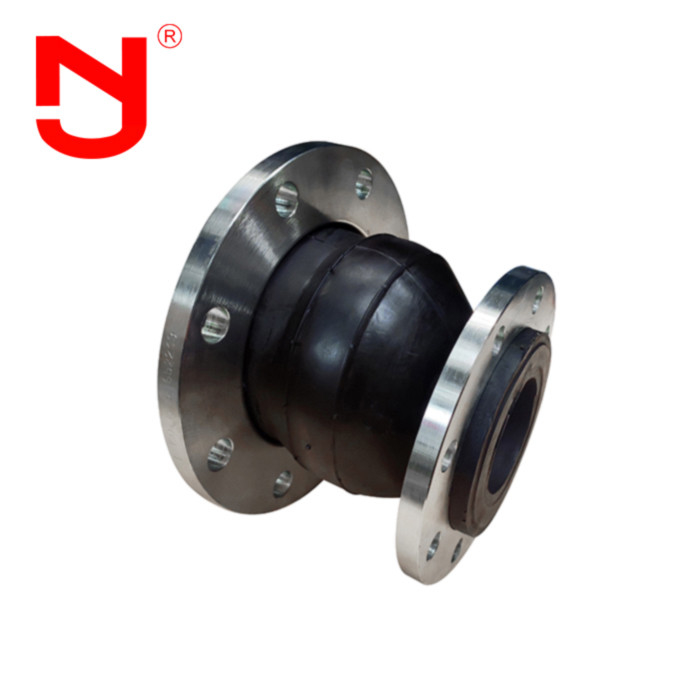

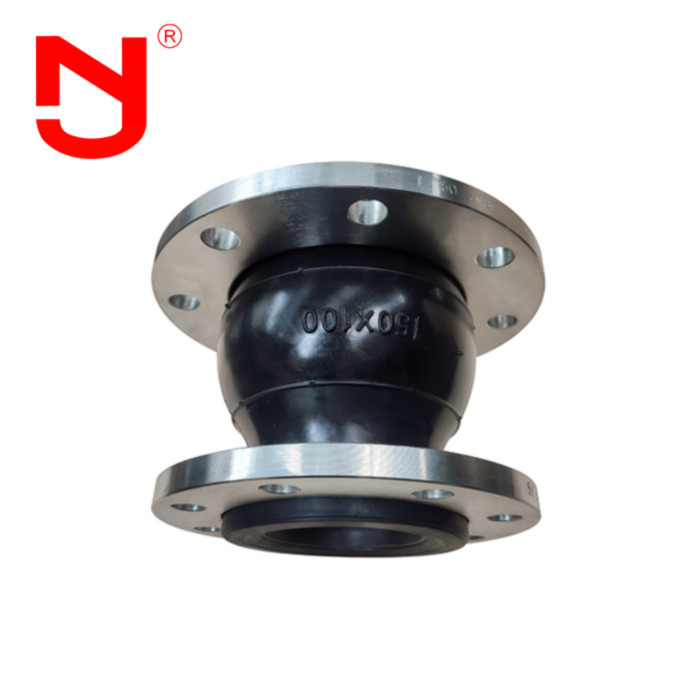

Reducción concentradaReducción concentradaConectores flexibles de cauchoLos detalles muestran.
¿Sabes cómo es una alta calidadReducción concentradaEl cauchoConectores flexibles¿Lo has hecho? Veamos con Jingning.
Todo el rconectores flexiblesConfirm con las normas internacionales, tales como GB, ISO, DIN, ANSI, BS, JIS, así como con la demanda especial de los clientes.
El caucho de reducción concéntricaConectores flexiblesVentajas
1El precio del conector es el precio franco fábrica.
2.17 años de experiencia en fabricación y 5 años de experiencia en exportación
3- Inspección de calidad estricta, y la calidad supera con creces el estándar de la industria
4- Personalización de la base de molde y OEM de varias especificaciones
5. Proporcionar r librearticulación de expansión ubbermuestras
El caucho de reducción concéntrica Aplicación de conectores flexibles
Conectores flexibles de reducción concéntrica se utiliza ampliamente en tuberías de calefacción y ventilación de agua, en tuberías de suministro y drenaje de agua y en tuberías de agua circulante, tuberías de congelación, tuberías anticorrosiones Huagong,tuberías de lucha contra incendios y compresores en diversas construcciones, minería, química, petróleo y otras industrias.conectores flexibles se utilizan en laboratorios, institutos de investigación, buques, buques y otras instalaciones para la protección y el control del aislamiento por vibración,reducción del ruido y compensación de desplazamientos de la ingeniería de tuberías.
Preguntas frecuentes
P1: ¿Puede el cConectores flexibles con reducción centrada ¿ser marcado con un logotipo personalizado?
R1: Sí, puede ser marcado con su logotipo. Podríamos proporcionar servicio OEM&ODM.
P1: ¿Puede usted proporcionar dibujos de cConectores flexibles con reducción centrada?
A1: Sí,podríamos proporcionarle dibujos.Conectores flexibles con reducción centrada.
P1: ¿Qué certificados de cReducción centrífica rel aguaconectores flexibles¿Puedes proveer?
R1: Podríamos proporcionar el certificado CE, ISO.
¿Podemos obtener una muestra de cReducción centrífica rel aguaconectores flexibles?
R1: Sí, podríamos proporcionarle muestras para que pueda probar la calidad de nuestros cConectores flex de caucho con reducción centrífica.
