Lugar de origen:
China.
Nombre de la marca:
JINGNING
Certificación:
CE,ISO
Número de modelo:
RLJS
Contacta con nosotros
EPDM doble esfera de goma de expansión de la unión de conexión Tipo de Ansi de goma de expansión de la unión
articulación de expansión de caucho Ansi,también conocido como fuelle de caucho de doble arco o unión de expansión de caucho de doble esfera, es un componente altamente especializado y versátil utilizado en sistemas de tuberías para absorber la expansión térmica, la vibración,y el ruido manteniendo una conexión flexible y fiableEste diseño avanzado incorpora dos fuelles de goma esféricas conectadas por una brida o núcleo de metal, proporcionando una mayor flexibilidad y durabilidad en diversas aplicaciones industriales y comerciales.
Características de rendimiento deJunta de expansión de caucho Ansi
Ansiedadelexpansión j- ¿ Qué?ofrecer un rendimiento, una fiabilidad y una longevidad muy elevados, mejorando así la seguridad de la planta y la integridad mecánica de los equipos.Debido a la inserción de productos especialmente diseñados en sistemas de tuberías rígidas, unel relexpansión j- ¿ Qué? son capaces de:
1Reducir el ruido mecánico
2. Compensar la excentricidad
3. Eliminar la electrólisis entre metales diferentes
Datos técnicos deJunta de expansión de caucho Ansi
Datos principales deJunta de expansión de caucho Ansi |
||||||
Diámetro nominal (DN) | Duración | El desplazamiento axial ((mm) | Deslocamiento horizontal | Ángulo de desviación | ||
En el caso de los | pulgadas | En el caso de los | Extensión | Compresión | En el caso de los | (a1 + a2) ° |
32 | 1 y 1/4 | 95 | 6 | 9 | 9 | 15° |
40 | 1 y media | 95 | 6 | 10 | 9 | 15° |
50 | 2 | 105 | 7 | 10 | 10 | 15° |
65 | 2 y medio | 115 | 7 | 13 | 11 | 15° |
80 | 3 | 135 | 8 | 15 | 12 | 15° |
100 | 4 | 150 | 10 | 19 | 13 | 15° |
125 | 5 | 165 | 12 | 19 | 13 | 15° |
150 | 6 | 180 | 12 | 20 | 14 | 15° |
200 | 8 | 210 | 16 | 25 | 22 | 15° |
250 | 10 | 230 | 16 | 25 | 22 | 15° |
300 | 12 | 245 | 16 | 25 | 22 | 15° |
350 | 14 | 255 | 16 | 25 | 22 | 15° |
400 | 16 | 255 | 16 | 25 | 22 | 15° |
450 | 18 | 255 | 16 | 25 | 22 | 15° |
500 | 20 | 255 | 16 | 25 | 22 | 15° |
600 | 24 | 260 | 16 | 25 | 22 | 15° |
Nota: 1. Los requisitos especiales de la junta de expansión con brida se pueden personalizar de acuerdo con el dibujo del usuario.Nombre de la empresaLa bola de caucho de las máquinas de fabricación de la Unión Europea (UE) es una bola de caucho que se utiliza para la fabricación de productos industriales.articulación de expansión con bridapuede utilizarse como caucho natural, EPDM, caucho de cloropreno, caucho de butilo, caucho de butadieno, caucho fluoro, etc. cuando elarticulación de expansión con brida Si el conducto de suministro de agua por encima de DN200 se utiliza para el suministro de agua en suspensión, la tubería debe tener un soporte fijo o un soporte fijo, de lo contrario elarticulación de expansión con bridadeberán estar equipadas con un dispositivo anticaídas.

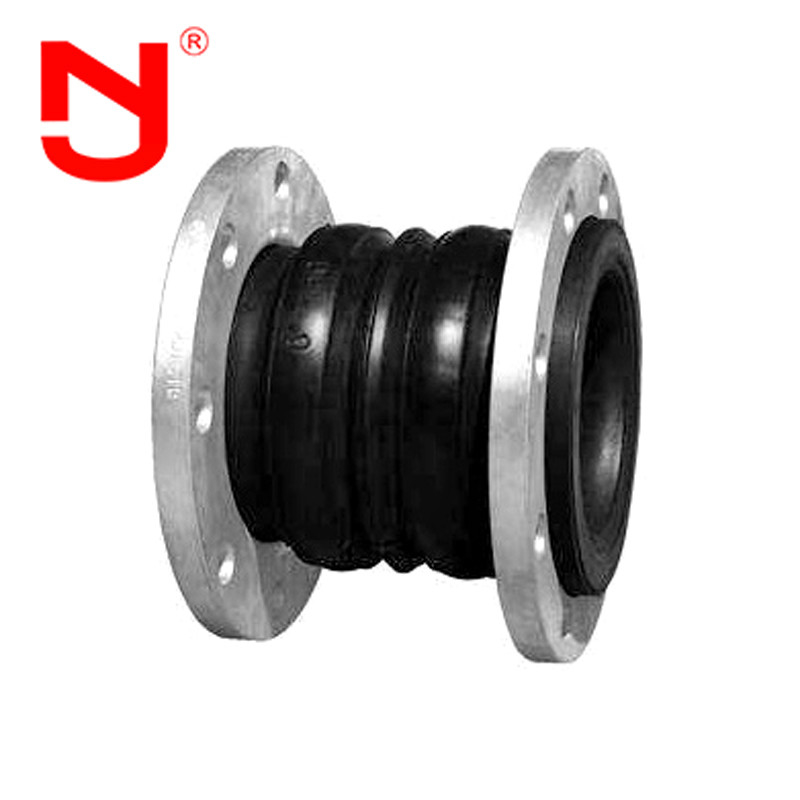

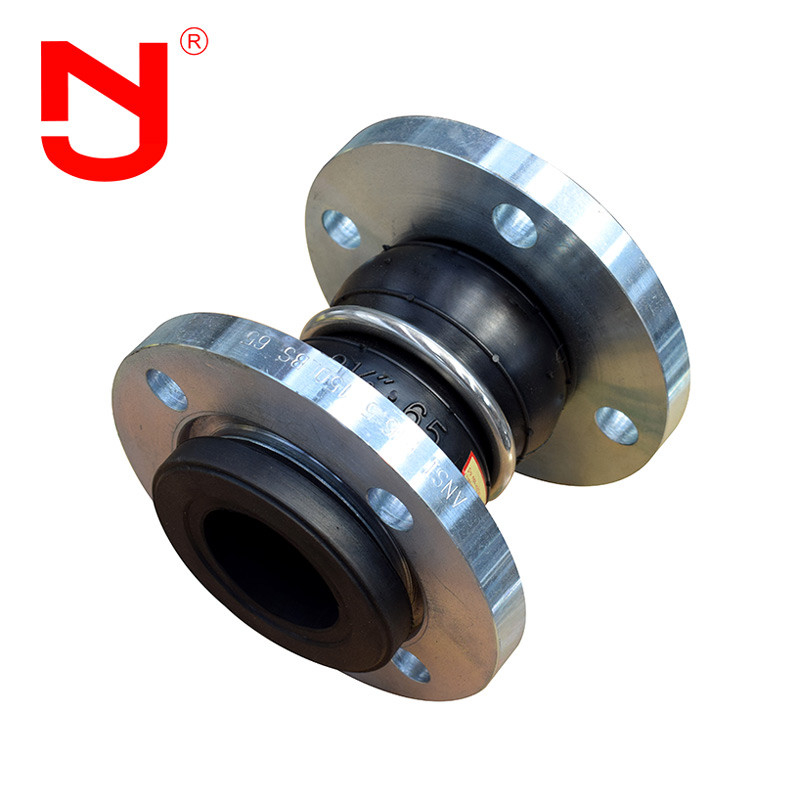

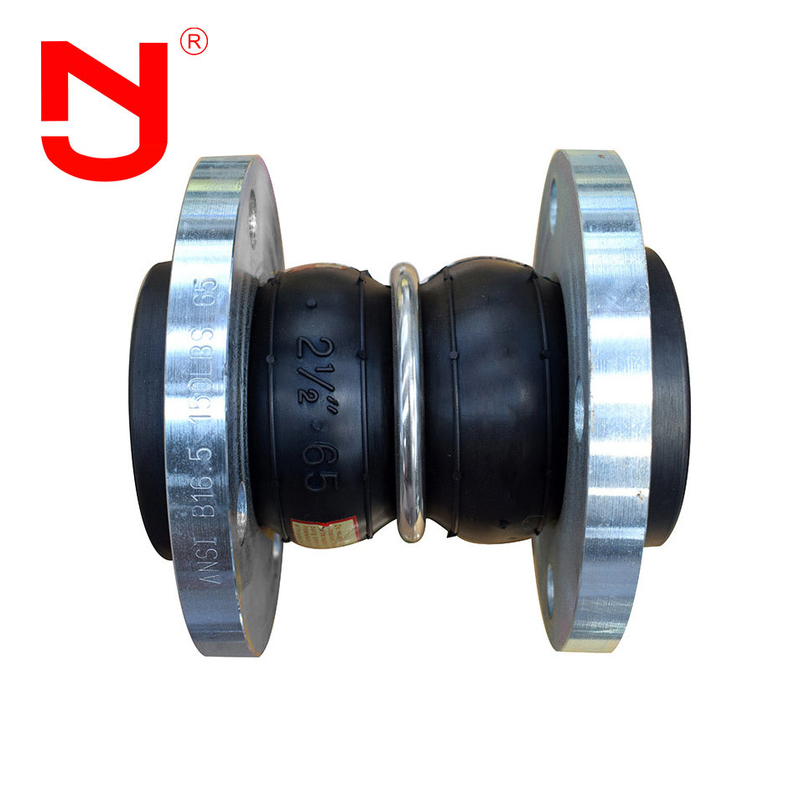

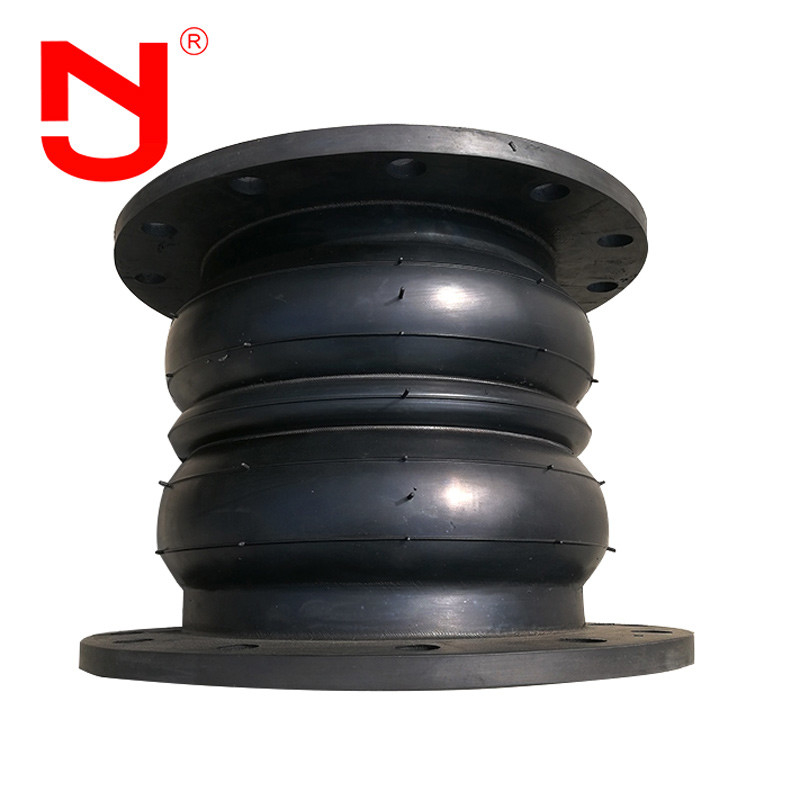

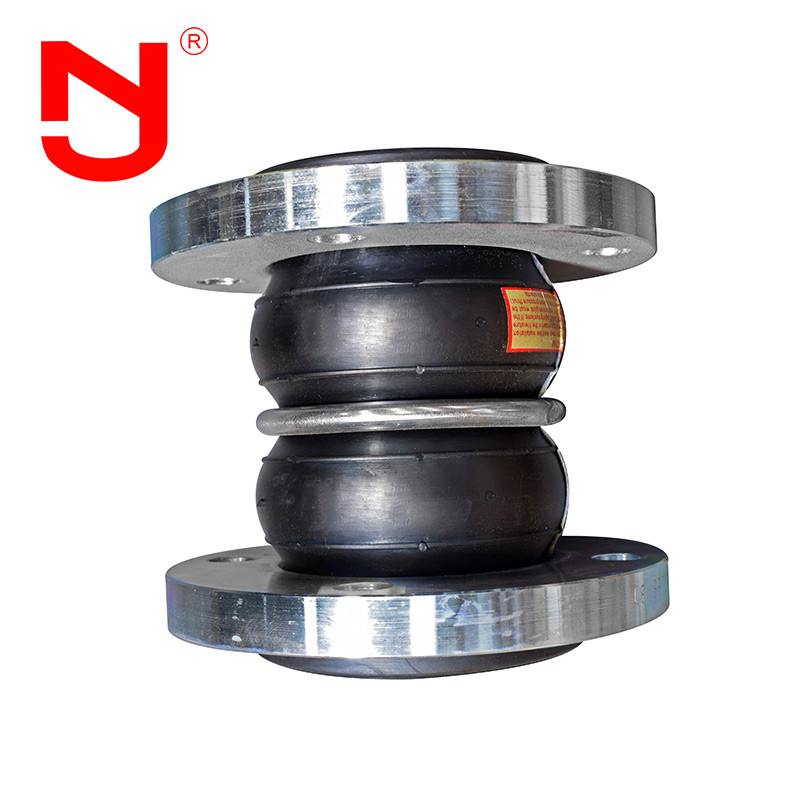

Junta de expansión de caucho Ansi Los detalles muestran
Junta de expansión de caucho AnsiFlujo de producción
¿Sabes cómo es unJunta de expansión de caucho AnsiVamos a ver con JINGNING.
Es muy importante seleccionar la jel aceiteexpansión, para comprender la compatibilidad del medio y el material seleccionado delel aceiteexpansión, el rango de temperatura total, presión total y vacío total, la cantidad de movimiento requerido, y el tamaño entre las bridas de la tubería.Los ingenieros de aplicaciones de JINGNING pueden ayudar a determinar elel aceiteexpansiónpara cualquier aplicación.
Junta de expansión de caucho Ansi aplicación
Ansiedadelexpansión jLos aceites se utilizan ampliamente en varios sistemas de tuberías, como la conexión deel aceiteexpansiónEn el caso de las bombas y válvulas, los equipos de extinción de incendios y las tuberías con grandes vibraciones, las tuberías con cambios frecuentes de calor y frío.elexpansión jEl aceite se utiliza principalmente para la elevación y el transporte de aguas remotas y de aguas residuales, el suministro de agua y la refrigeración de agua circulante de la central térmica, el transporte por tuberías de la industria metalúrgica,agua condensadaEn la industria química, la refrigeración y la dilución de la industria petroquímica y la conexión flexible entre tuberías de larga y corta distancia en otras industrias.elexpansión j- ¿ Qué? tiene una alta resistencia al desgaste, brida rLa unión de expansión de ubber también es adecuada para todas las industrias de granular y en polvo y gas de baja temperatura.
Preguntas frecuentes
P1: ¿Cuál es la longitud de cara a cara?
A1: ¿Qué es esto?La longitud cara a cara puede ser L130, L152, L203... También podemos aceptar longitud personalizada de acuerdo a sus requisitos.
P2: ¿Cuál es el material?
R2: El material puede ser EPDM, NBR, CR, SBR..Depende de las condiciones de trabajo.
P3: ¿Cuál es la temperatura de trabajo?
R3: La temperatura de trabajo es de -20°C a 100°C.
P4: ¿Cuál es el material de la brida (anillos de retención)?
A4: El material de la brida puede ser acero al carbono, acero inoxidable o hierro dúctil.
