Reducción de las articulaciones de cauchoResistencia a la temperaturaJunta de caucho de reducción concéntrica
En el caso de las máquinas de la categoría 84es un tipo especializado de accesorio de tubería diseñado para proporcionar una transición sin fisuras entre tuberías de diferentes diámetros, manteniendo la resistencia a altas temperaturas y la flexibilidad.Este accesorio único combina la durabilidad de un reductor concéntrico con la flexibilidad y resistencia a la temperatura de una unión de goma, creando una solución versátil y fiable para una variedad de aplicaciones industriales y de fontanería.
Características de las juntas de caucho de reducción concéntrica
1Tamaño pequeño, peso ligero, flexibilidad, instalación y mantenimiento convenientes
2Reduce la transmisión de ruido estructural y tiene una fuerte absorción de golpes.
3Tiene la capacidad de desplazamiento horizontal, desplazamiento axial y desplazamiento angular, y tiene las características de reconstrucción de bridas y no paralelismo.
4- Prevenir la corrosión de la pared interna de las juntas de caucho reductor concéntrico en tuberías resistentes a altas temperaturas, ácidos y aceite y prolongar su vida útil.
Especificación de las juntas de caucho de reducción concéntrica
| Especificación |
DN50 ~ 300 |
DN350 ~ 600 |
| Presión de trabajo (MPa) |
0.25 a uno.6 |
| Presión de explosión (MPa) |
≤ 4 años8 |
| El valor de las emisiones de CO2 se calculará en función de las condiciones de producción. |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((para condiciones especiales -30~+250) |
| Medios aplicables |
Aire, aire comprimido, agua, agua de mar, agua caliente, aceite, ácido-base, etc. |
Datos técnicos de las juntas de caucho de reducción concéntrica
| Datos principales de las juntas de caucho de reducción concéntrica |
| DN (gran) × DN (pequeño) |
Duración |
Acto de trabajo
desplazamiento
(extensión) |
Acto de trabajo
desplazamiento
- ¿ Qué pasa? |
Las demás:
desplazamiento |
Desviación
ángulo |
| (a1 + a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 × 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 por 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300×150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |

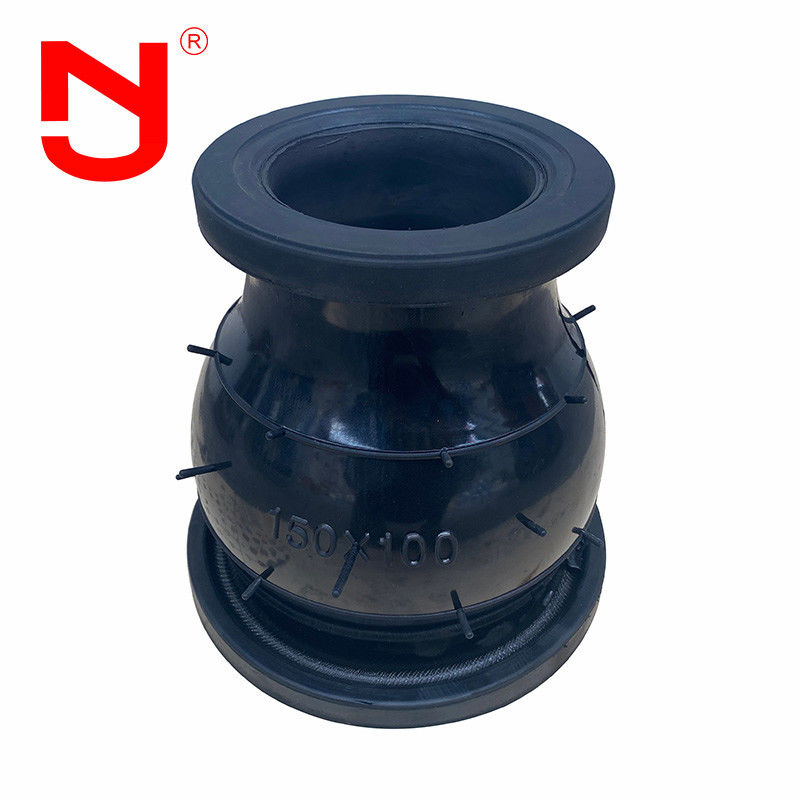

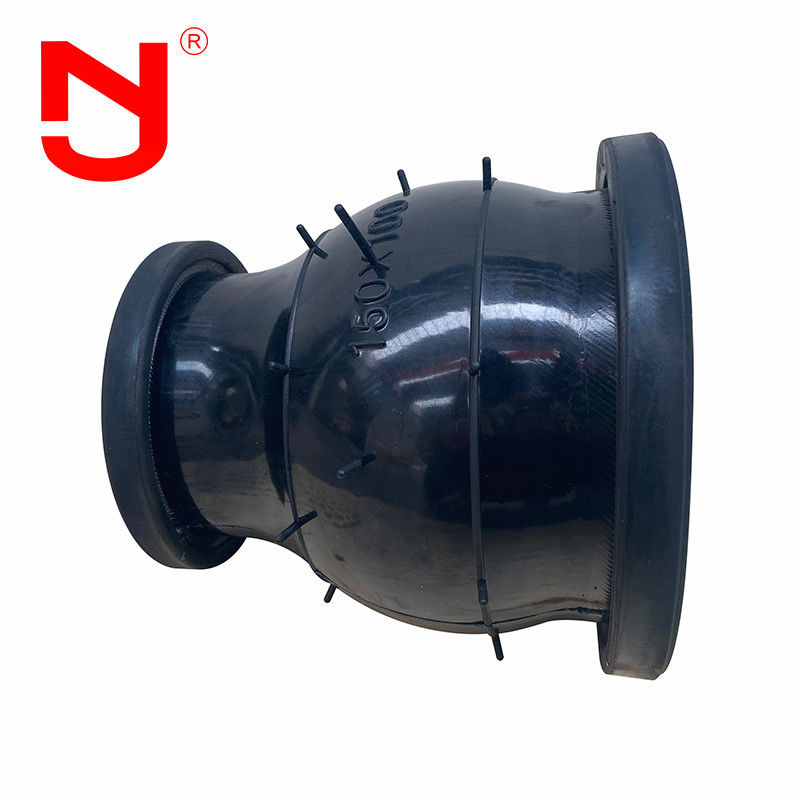

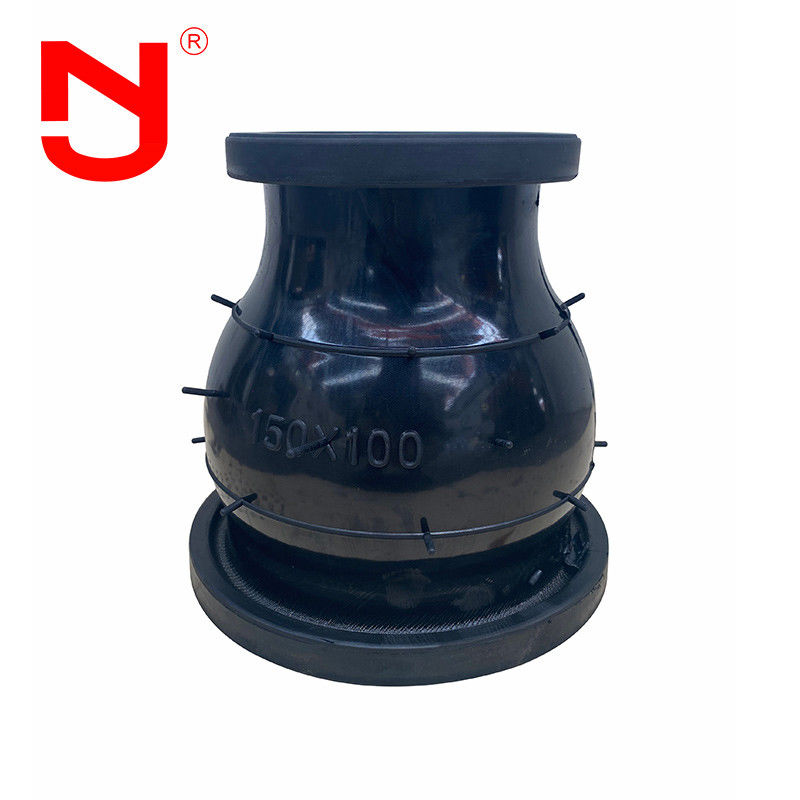

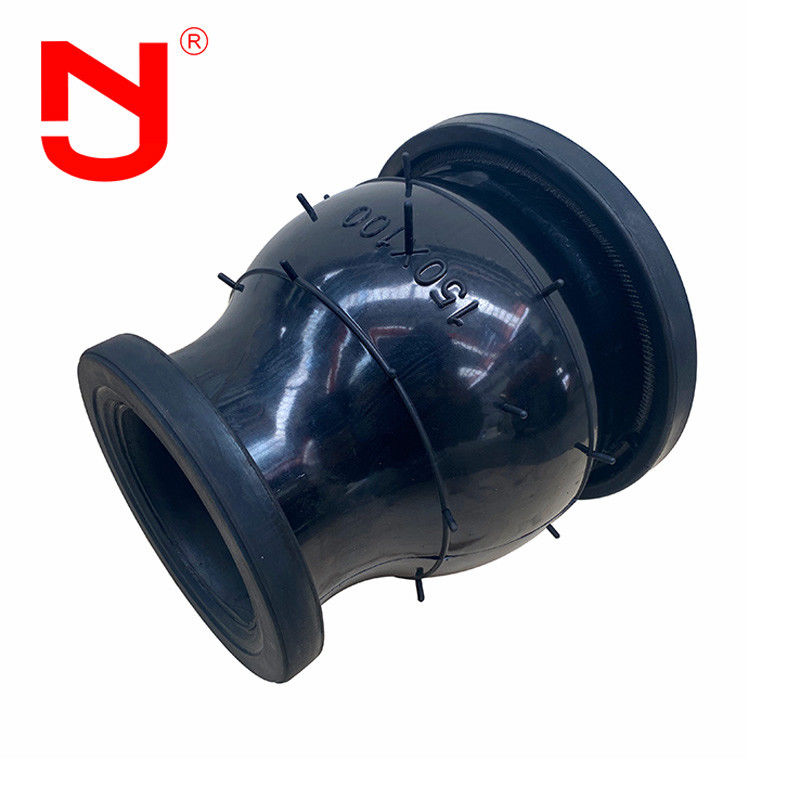

Los detalles de las juntas de caucho del reductor concéntrico muestran
¿Sabes cómo es una alta calidadarticulación de caucho de reducción concéntrica¿Lo has hecho? Veamos con Jingning.
Todas las juntas de goma de reducción concéntrica cumplen con las normas internacionales, como GB, ISO, DIN, ANSI, BS, JIS, así como con las demandas especiales de los clientes.
En el caso de las máquinas de la categoría 84 ventajas
1El precio del conector es el precio franco fábrica.
2.17 años de experiencia en fabricación y 5 años de experiencia en exportación
3- Inspección de calidad estricta, y la calidad supera con creces el estándar de la industria
4- Personalización de la base de molde y OEM de varias especificaciones
5. Proporcionar muestras gratuitas de juntas de goma
Las juntas de caucho de reducción concéntricael uso
La unión de caucho de reducción concéntrica se utiliza ampliamente en tuberías de calefacción y ventilación de agua, tuberías de suministro y drenaje de agua y tuberías de agua circulante, tuberías de congelación, tuberías anticorrosivas Huagong,tuberías de lucha contra incendios y compresores en diversas construcciones, minería, química, petróleo y otras industrias.Las juntas de caucho de reducción concéntricase utilizan en laboratorios, institutos de investigación, buques, buques y otras instalaciones para la protección y el control del aislamiento por vibración,reducción del ruido y compensación de desplazamientos de la ingeniería de tuberías.
Preguntas frecuentes
P1: ¿Puede el cunión de caucho con reducción centrífica¿ser marcado con un logotipo personalizado?
R1: Sí, puede ser marcado con su logotipo. Podríamos proporcionar servicio OEM&ODM.
P1: ¿Puede usted proporcionar dibujos de cunión de caucho con reducción centrífica?
A1: Sí,podríamos proporcionarle dibujos.unión de caucho con reducción centrífica.
P1: ¿Qué certificados de cunión de caucho con reducción centrífica¿Puedes proveer?
R1: Podríamos proporcionar el certificado CE, ISO.
¿Podemos obtener una muestra de cunión de caucho con reducción centrífica?
R1: Sí, podríamos proporcionarle muestras para que pueda probar la calidad de nuestros cen el reducidor de unión de caucho.
