Lugar de origen:
China.
Nombre de la marca:
JINGNING
Certificación:
CE,ISO
Número de modelo:
RLJS
Contacta con nosotros

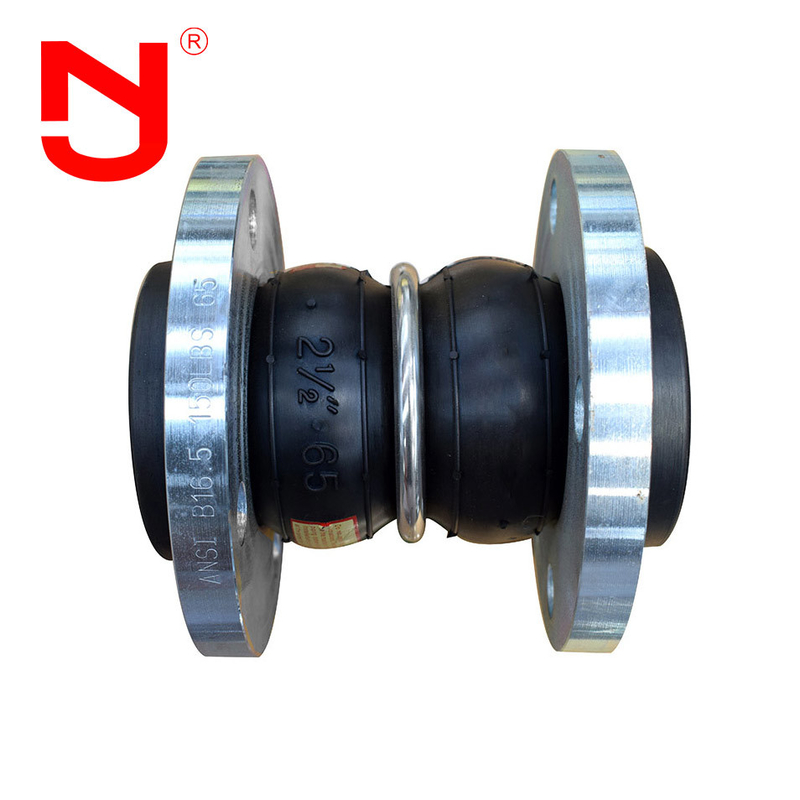

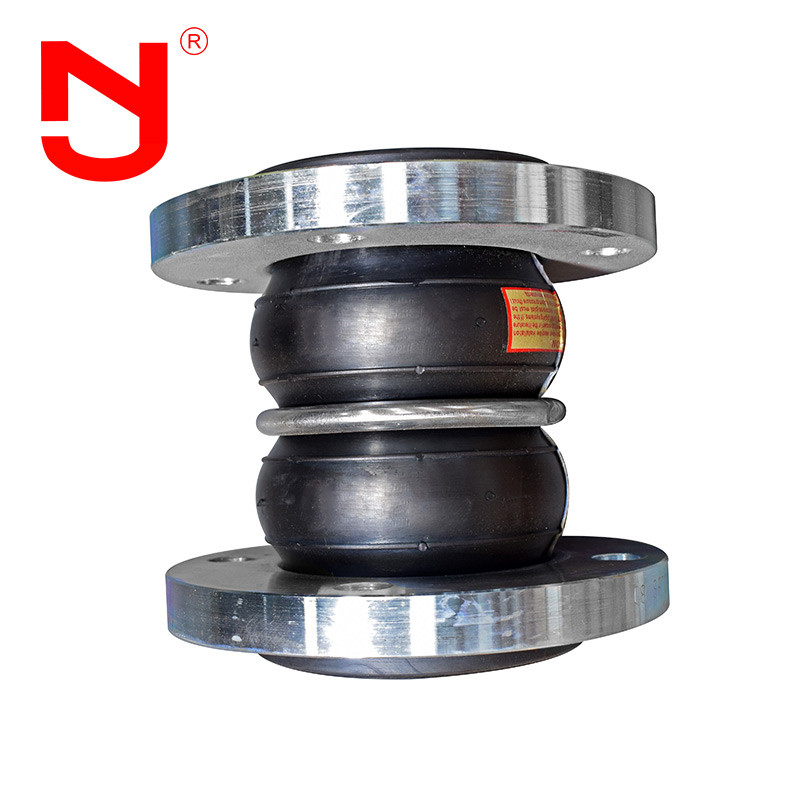

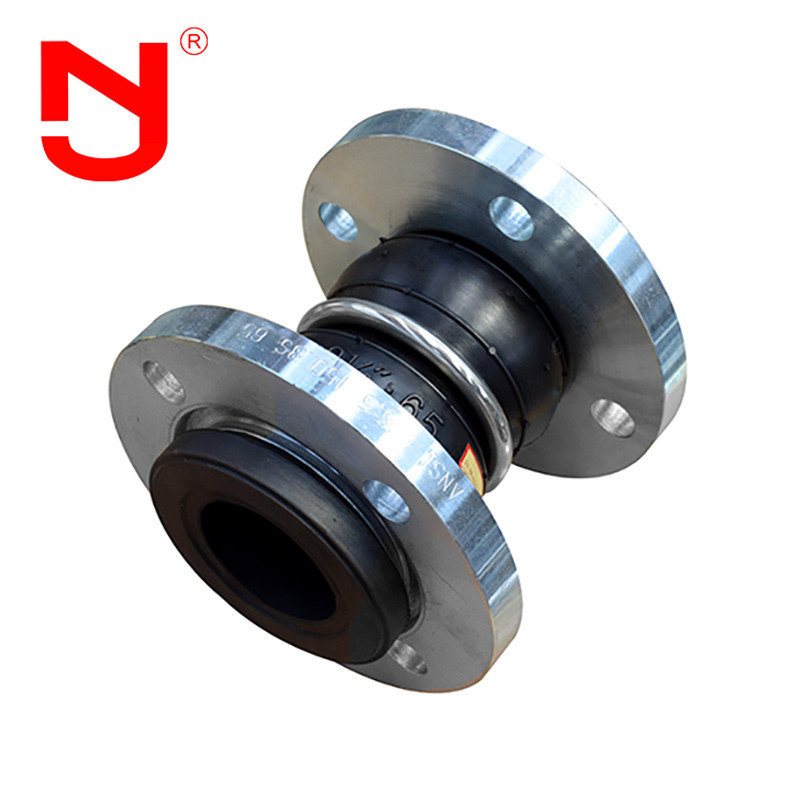

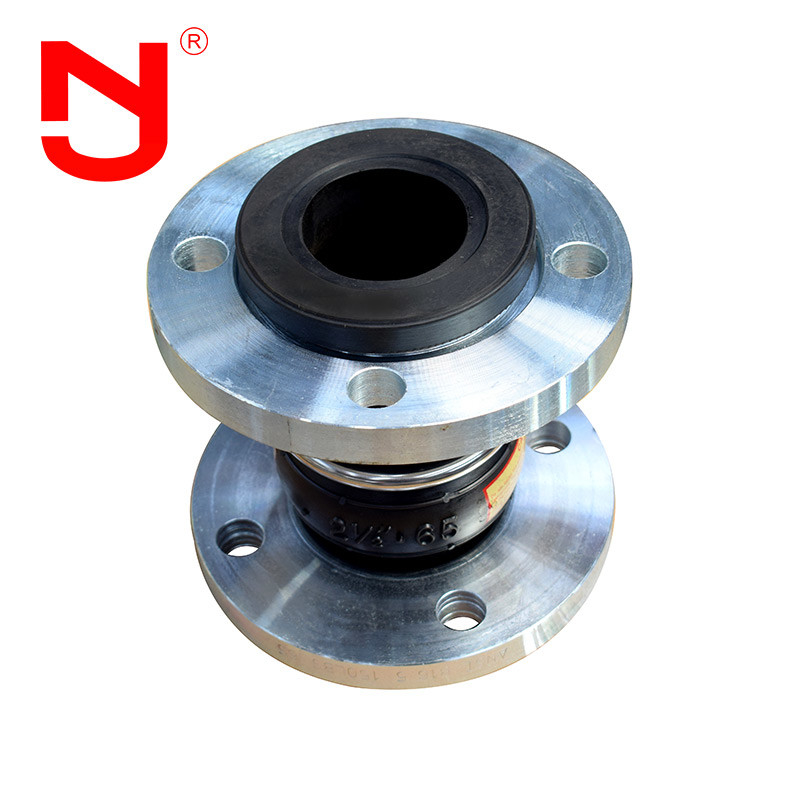

Junta de expansión de goma de doble esfera con brida DN100ConexiónTipo de expansión conjunta
Expansión conjuntatambién se puede llamar: accesorios flexibles, expansión de la articulación, articulación flexible, articulación de expansión de tubería, conectores flexibles. es un conector de tubería con alta elasticidad, alta estanqueidad al aire,resistencia media y resistencia a las condiciones meteorológicas.Las articulacionesexpansiónes un tipo de tubo de caucho compuesto que está compuesto por una capa interna de caucho, una capa de refuerzo de tela (la capa de refuerzo tiene un cable de nylon raspado de varias capas), una capa media de caucho,capa exterior de cauchoEl anillo metálico o el anillo de acero reforzado en el extremo y la combinación suelta con una brida metálica o una unión paralela después de la vulcanización a alta temperatura y alta presión.el aceiteexpansiónUtiliza las ventajas del caucho, como su alta elasticidad, su alta resistencia a los gases, su resistencia a los medios, su resistencia a las condiciones meteorológicas y a la radiación.Las articulacionesexpansiónPuede reducir la vibración y el ruido de la tubería y compensar la expansión térmica y la contracción del frío causadas por el cambio de temperatura.
Características de rendimiento de jel aceiteexpansión
Las articulacionesexpansiónofrecer un rendimiento, una fiabilidad y una longevidad muy elevados, mejorando así la seguridad de la planta y la integridad mecánica de los equipos.Debido a la inserción de productos especialmente diseñados en sistemas de tuberías rígidas,Las articulacionesexpansiónson capaces de:
1Reducir el ruido mecánico
2. Compensar la excentricidad
3. Eliminar la electrólisis entre metales diferentes
Datos técnicos de jexpansión del ungüento
Datos principales de jexpansión del ungüento |
||||||
Diámetro nominal (DN) | Duración | El desplazamiento axial ((mm) | Deslocamiento horizontal | Ángulo de desviación | ||
En el caso de los | pulgadas | En el caso de los | Extensión | Compresión | En el caso de los | (a1 + a2) ° |
32 | 1 y 1/4 | 95 | 6 | 9 | 9 | 15° |
40 | 1 y media | 95 | 6 | 10 | 9 | 15° |
50 | 2 | 105 | 7 | 10 | 10 | 15° |
65 | 2 y medio | 115 | 7 | 13 | 11 | 15° |
80 | 3 | 135 | 8 | 15 | 12 | 15° |
100 | 4 | 150 | 10 | 19 | 13 | 15° |
125 | 5 | 165 | 12 | 19 | 13 | 15° |
150 | 6 | 180 | 12 | 20 | 14 | 15° |
200 | 8 | 210 | 16 | 25 | 22 | 15° |
250 | 10 | 230 | 16 | 25 | 22 | 15° |
300 | 12 | 245 | 16 | 25 | 22 | 15° |
350 | 14 | 255 | 16 | 25 | 22 | 15° |
400 | 16 | 255 | 16 | 25 | 22 | 15° |
450 | 18 | 255 | 16 | 25 | 22 | 15° |
500 | 20 | 255 | 16 | 25 | 22 | 15° |
600 | 24 | 260 | 16 | 25 | 22 | 15° |
Nota: 1. Los requisitos especiales de la junta de expansión con brida se pueden personalizar de acuerdo con el dibujo del usuario.Nombre de la empresaLa bola de caucho de las máquinas de fabricación de la Unión Europea (UE) es una bola de caucho que se utiliza para la fabricación de productos industriales.articulación de expansión con bridapuede utilizarse como caucho natural, EPDM, caucho de cloropreno, caucho de butilo, caucho de butadieno, caucho de fluoro, etc. cuando elarticulación de expansión con brida Si el conducto de suministro de agua por encima de DN200 se utiliza para el suministro de agua en suspensión, la tubería debe tener un soporte fijo o un soporte fijo, de lo contrario elarticulación de expansión con bridadeberán estar equipadas con un dispositivo anticaídas.
Expansión conjunta Los detalles muestran
Las articulacionesexpansiónFlujo de producción
¿Sabes cómo es un jel aceiteexpansiónVamos a ver con JINGNING.
Es muy importante seleccionar la jel aceiteexpansión, para comprender la compatibilidad del medio y el material seleccionado delel aceiteexpansión, el rango de temperatura total, presión total y vacío total, la cantidad de movimiento requerido y el tamaño entre las bridas de la tubería.Los ingenieros de aplicaciones de JINGNING pueden ayudar a determinar elel aceiteexpansiónpara cualquier aplicación.
Las articulacionesexpansión aplicación
Las articulacionesexpansiónse utilizan ampliamente en varios sistemas de tuberías, como la conexión de jel aceiteexpansiónLas instalaciones que se utilizan en el sector de la electricidad y las instalaciones que utilizan bombas y válvulas, los equipos de extinción de incendios y las tuberías con grandes vibraciones.Las articulacionesexpansiónse utiliza principalmente para el levantamiento y transporte remoto de agua y aguas residuales, suministro de agua y refrigeración de agua circulante de centrales térmicas, transporte por tuberías de la industria metalúrgica,agua condensadaEn la industria química, la refrigeración y la dilución de la industria petroquímica y la conexión flexible entre tuberías de larga y corta distancia en otras industrias.el aceiteexpansióntiene una alta resistencia al desgaste, jel aceiteexpansiónTambién es adecuado para todas las industrias de granulados y polvos y de gas de baja temperatura.
Preguntas frecuentes
¿Cuál es el paquete de j?¿Expansión del ungüento?
R1: El paquete es una caja de cartón y una caja de madera reforzada.
P2: ¿Puede elel aceiteexpansión¿ser marcado con un logotipo personalizado?
A2: Sí, puede ser marcado con su logotipo.j yel aceiteexpansión.
P3: ¿Cuál es la longitud cara a cara de jel aceiteexpansión?
A3: La longitud cara a cara puede ser L130, L152, L203... También podemos aceptar longitud personalizada de acuerdo con sus requisitos.
P4: ¿Puede proporcionar dibujos de jel aceiteexpansión?
A4: Sí,podríamos proporcionar dibujos para usted.j yel aceiteexpansión.
