Lugar de origen:
China.
Nombre de la marca:
JINGNING
Certificación:
CE,ISO
Número de modelo:
RLJS
Contacta con nosotros

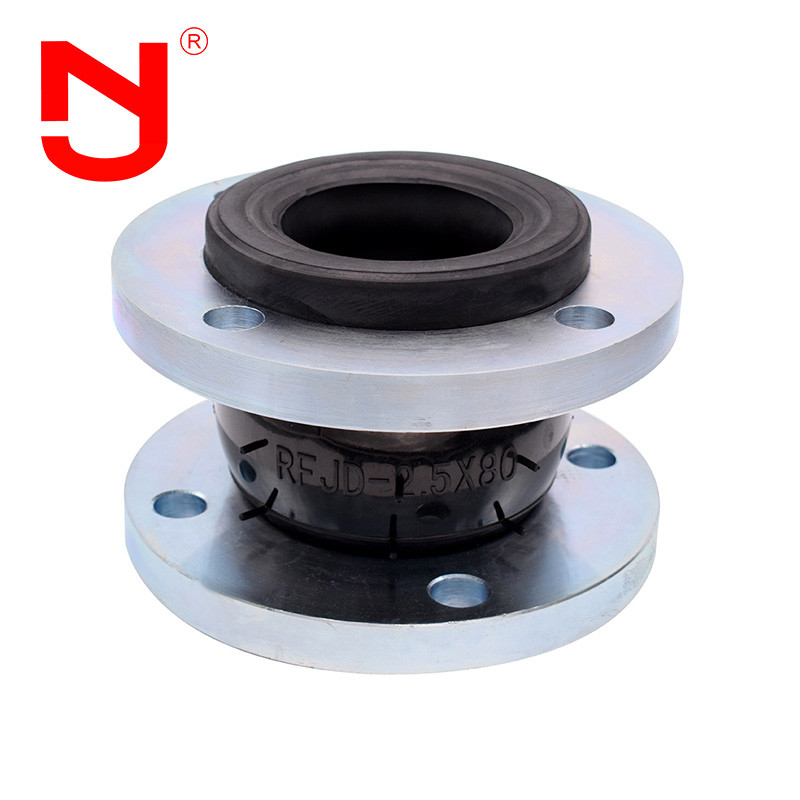

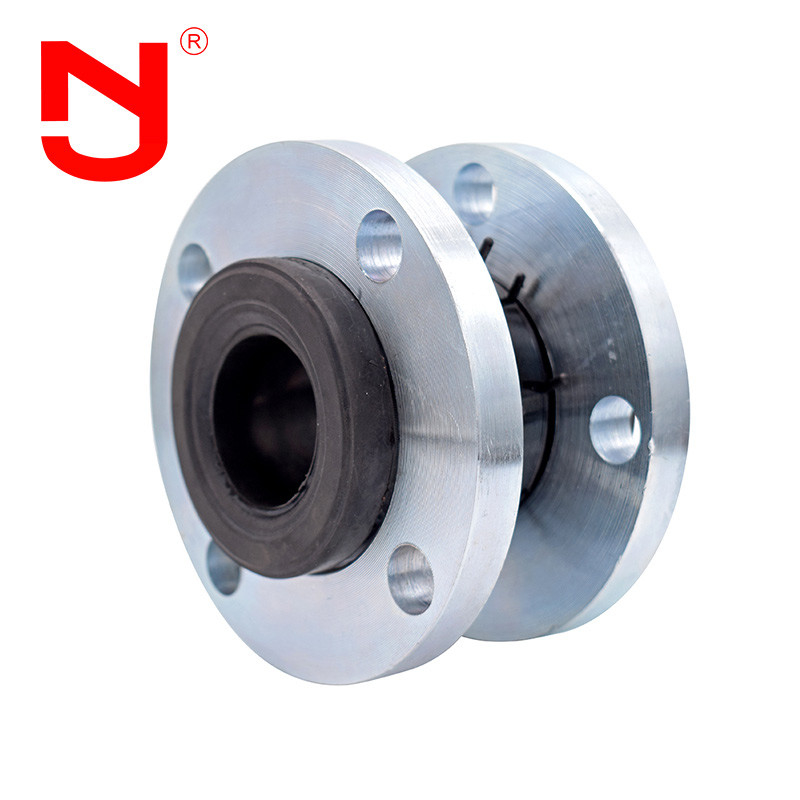

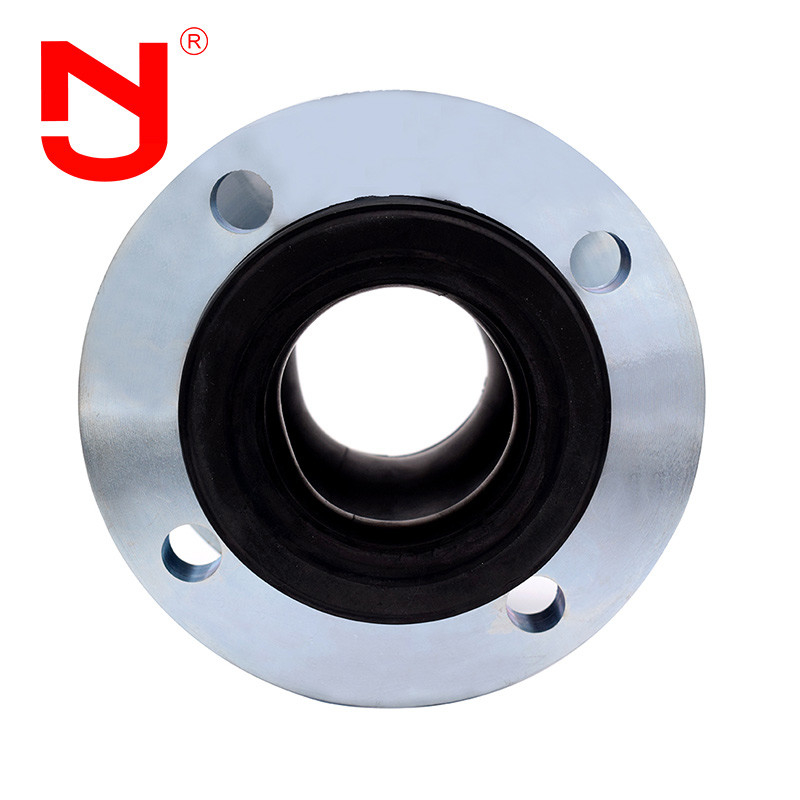

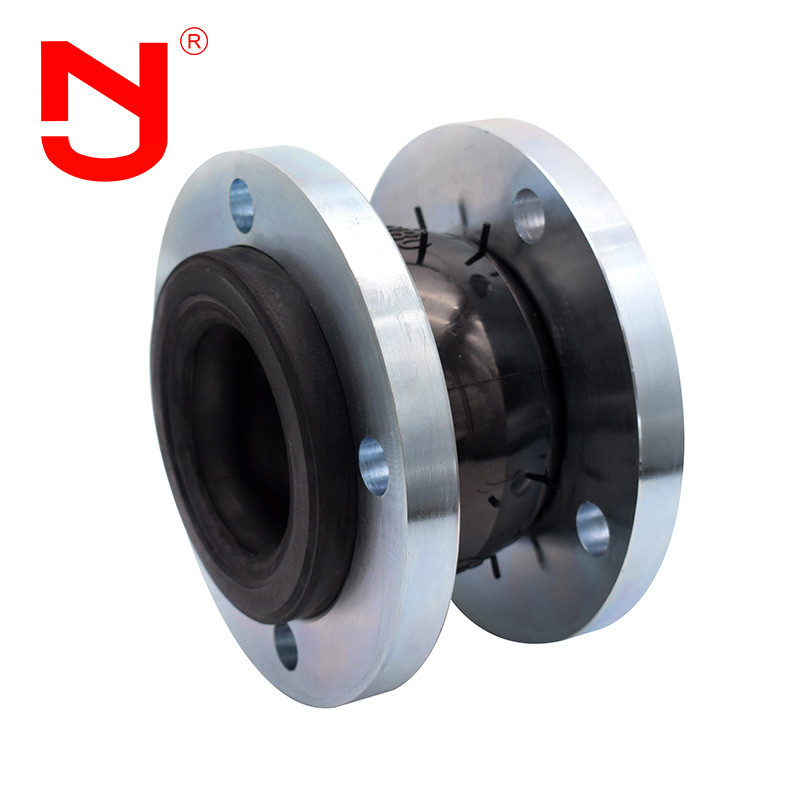

DN50 EPDM Junta de expansión de goma de esfera única SS304 Junta de expansión de brida metálica
Junta de expansión con flancostambién se puede llamar: articulación de expansión, articulación flexible, articulación de expansión de tubería, conectores flexibles. es un conector de tubería con alta elasticidad, alta estanqueidad al aire,resistencia media y resistencia a las condiciones meteorológicas.Junta de expansión con flancoses un tipo de tubo de caucho compuesto que está compuesto por una capa interna de caucho, una capa de refuerzo de tela (la capa de refuerzo tiene un cable de nylon raspado de varias capas), una capa media de caucho,capa exterior de cauchoEn el caso de las piezas de acero o de acero, el anillo de metal reforzado o el anillo de acero de extremo y la combinación suelta con una brida metálica o una unión paralela después de la vulcanización a alta temperatura y alta presión.articulación de expansión con bridaUtiliza las ventajas del caucho, como su alta elasticidad, su alta resistencia a los gases, su resistencia a los medios, su resistencia a las condiciones meteorológicas y a la radiación.Junta de expansión con flancosPuede reducir la vibración y el ruido de la tubería y compensar la expansión térmica y la contracción del frío causadas por el cambio de temperatura.
Características de funcionamiento de las juntas de expansión con brida
La ampliación de la junta de flancos ofrece un rendimiento, una fiabilidad y una longevidad muy elevados, mejorando así la seguridad de la planta y la integridad mecánica de los equipos.Debido a la inserción de productos especialmente diseñados en sistemas de tuberías rígidas,Junta de expansión con flancosson capaces de:
1Reducir el desplazamiento
2Mejora la estabilidad térmica
3. Deformaciones del sistema de liberación causadas por variaciones térmicas, tensiones de carga, fluctuaciones de la presión de la bomba y desgaste del sedimento
Datos técnicos dearticulación de expansión con brida
Principales datos de las juntas de expansión de bridas |
||||||
Diámetro nominal (DN) | Duración | El desplazamiento axial ((mm) | Deslocamiento horizontal | Ángulo de desviación | ||
En el caso de los | pulgadas | En el caso de los | Extensión | Compresión | En el caso de los | (a1 + a2) ° |
32 | 1 y 1/4 | 95 | 6 | 9 | 9 | 15° |
40 | 1 y media | 95 | 6 | 10 | 9 | 15° |
50 | 2 | 105 | 7 | 10 | 10 | 15° |
65 | 2 y medio | 115 | 7 | 13 | 11 | 15° |
80 | 3 | 135 | 8 | 15 | 12 | 15° |
100 | 4 | 150 | 10 | 19 | 13 | 15° |
125 | 5 | 165 | 12 | 19 | 13 | 15° |
150 | 6 | 180 | 12 | 20 | 14 | 15° |
200 | 8 | 210 | 16 | 25 | 22 | 15° |
250 | 10 | 230 | 16 | 25 | 22 | 15° |
300 | 12 | 245 | 16 | 25 | 22 | 15° |
350 | 14 | 255 | 16 | 25 | 22 | 15° |
400 | 16 | 255 | 16 | 25 | 22 | 15° |
450 | 18 | 255 | 16 | 25 | 22 | 15° |
500 | 20 | 255 | 16 | 25 | 22 | 15° |
600 | 24 | 260 | 16 | 25 | 22 | 15° |
Nota: 1. Los requisitos especiales de la junta de expansión con brida se pueden personalizar de acuerdo con el dibujo del usuario.Nombre de la empresaLa bola de caucho de las máquinas de fabricación de la Unión Europea (UE) es una bola de caucho que se utiliza para la fabricación de productos industriales.articulación de expansión con bridapuede utilizarse como caucho natural, EPDM, caucho de cloropreno, caucho de butilo, caucho de butadieno, caucho de fluoro, etc. cuando elarticulación de expansión con brida Si el conducto de suministro de agua por encima de DN200 se utiliza para el suministro de agua en suspensión, la tubería debe tener un soporte fijo o un soporte fijo, de lo contrario elarticulación de expansión con bridadeberán estar equipadas con un dispositivo anticaídas.
Junta de expansión con flancos Los detalles muestran
Junta de expansión con flancosFlujo de producción
¿Sabes cómo se hace una articulación de flanges?
Es muy importante seleccionar elarticulación de expansión con brida, para comprender la compatibilidad del medio y el material seleccionado de la unión de expansión con brida, el rango de temperatura, presión y vacío completos, la cantidad de movimiento requerida,y el tamaño entre las bridas del tuboCon esta información, los ingenieros de aplicaciones de JINGNING pueden ayudar a determinar la junta de expansión de brida ideal para cualquier aplicación.
Junta de expansión con flancos aplicación
Las juntas de expansión con flancos se utilizan ampliamente en varios sistemas de tuberías, como la conexión dearticulación de expansión con bridaLas tuberías con cambios frecuentes de calor y frío.se utiliza principalmente para el levantamiento y transporte remoto de agua y aguas residuales, suministro de agua y refrigeración de agua circulante de centrales térmicas, transporte por tuberías de la industria metalúrgica,agua condensadaLa industria química, el enfriamiento y la dilución de la industria petroquímica, y la conexión flexible entre tuberías de larga y corta distancia en otras industrias.Debido a que la junta expandida con brida tiene una alta resistencia al desgaste, la unión de expansión con brida también es adecuada para todas las industrias de granular y en polvo y gas de baja temperatura.
Preguntas frecuentes
P1: ¿Cuál es el material de caucho de¿Flanqueado para expandir la articulación?
A1: EPDM, CR, NBR, etc. Depende del entorno de trabajo y del medio.
P2: ¿Cuál es la presión de trabajo de¿Flanqueado para expandir la articulación?
A2: ¿Qué es esto?La presión de trabajo puede ser de 1,0 Mpa, 1,6 Mpa, 2,5 Mpa.
P3: ¿Puedo obtener una muestra?
R3: Por supuesto, podemos hacer la entrega por Express, por aire o por mar.
P4: ¿Cuál es la temperatura de trabajo de f¿Langed expande el conjunto?
A4: No hay más.La temperatura de trabajo es de -20°C a 100°C.
