Lugar de origen:
China
Nombre de la marca:
JINGNING
Certificación:
CE，ISO
Número de modelo:
RFJD
Contacta con nosotros
El video
El video
El video
El video

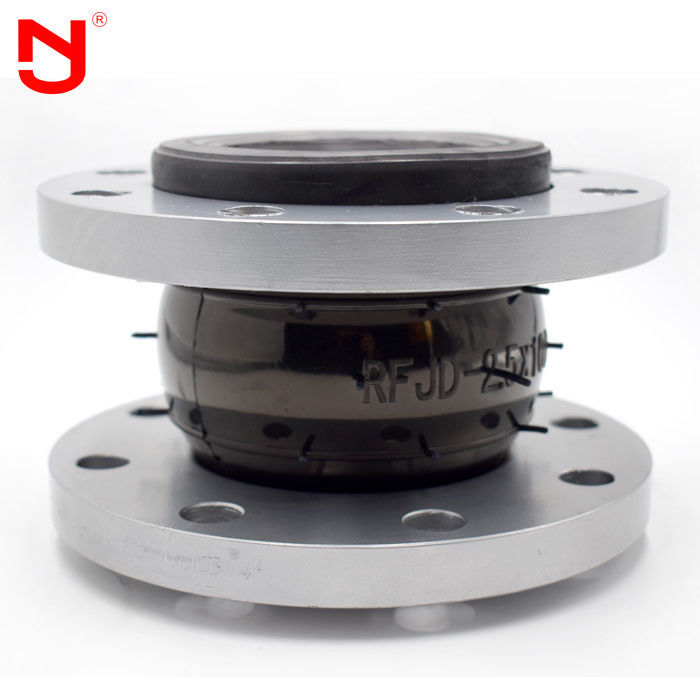

DN32 - DN3200 sola esfera Flex Connector Weather Resistance
Forma externa de sola esfera Flex Connector
junta de goma de la sola esfera, junta de goma de la esfera doble, tres cauchos de reducción comunes de la esfera, concéntricos de goma
junta de goma de reducción común, excéntrica, junta de goma de la abrazadera, codo de goma del 90°, etc. Medio del uso: juntas de goma (ordinarias) generales,
juntas de goma de goma resistentes das alta temperatura de las juntas, ácidas y álcali-resistentes, juntas de goma desgaste-resistentes, caucho especial
juntas para la desulfurización, el etc.
Características de funcionamiento de la sola esfera Flex Connector
1. Resistencia de presión excepcional.
2. absorción superior del vibración-ruido-choque.
Datos técnicos de la junta de dilatación de goma flexible
| CHARACTRISTICS GENERAL | |
| Diámetro nominal | DN15-DN3000 |
| Presión de funcionamiento | PN6-PN25 |
| Temperatura de trabajo | -20℃-140℃ |
| Medio de funcionamiento | Agua, aceite, ácido, álcali |
|
Datos principales de la junta de dilatación de goma flexible
|
||||||
|
Diámetro nominal (DN)
|
Longitud
|
Dislocación axial (milímetros)
|
Dislocación horizontal
|
Ángulo de desviación
|
||
|
milímetro
|
pulgada
|
milímetro
|
Extensión
|
Compresión
|
milímetro
|
° (a1+a2)
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
Nota: Para seleccionar la junta de goma flexible aflautada apropiada, es crítico entender la compatibilidad con los materiales seleccionados, temperatura completa, presión de los medios y las gamas del vacío, movimientos requirieron, y las dimensiones entre los rebordes del tubo. Con esta información, los ingenieros de uso de JINGNING pueden ayudar a determinar la junta de dilatación ideal para cualquier uso.
Flujo de goma flexible de la producción de la junta de dilatación
Ventaja de goma flexible de la junta de dilatación
1. El precio del producto es el precio en fábrica.
2. 16 años de experiencia de fabricación y 5 años de experiencia de la exportación.
3. La inspección estricta de la calidad, la calidad excede lejos el estándar industrial.
4. El molde tiene una variedad de especificaciones y apoya el arreglo para requisitos particulares y al OEM.
5. Proporcione las muestras gratuitamente.
