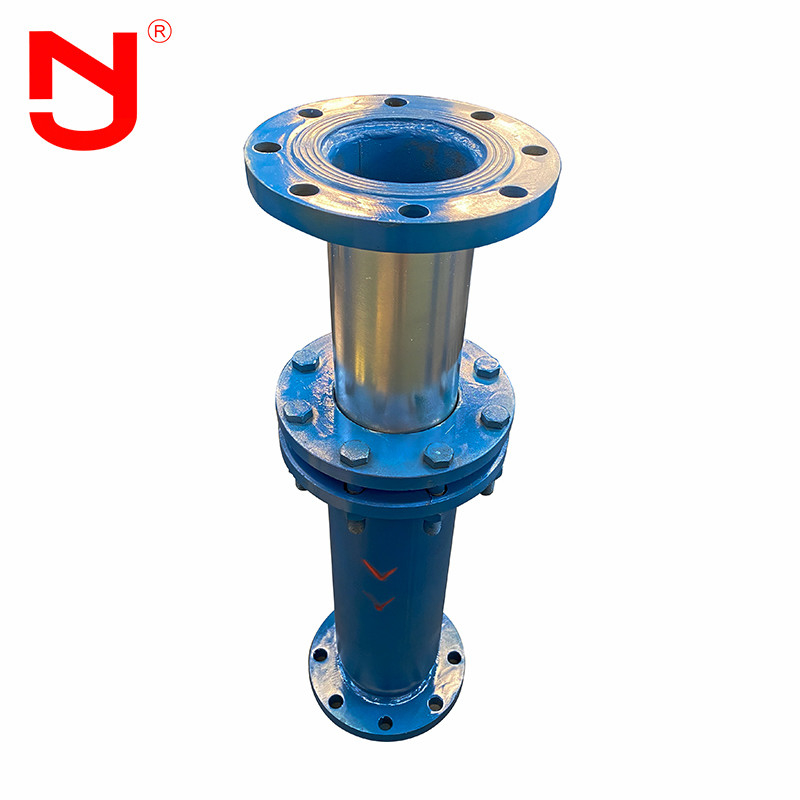

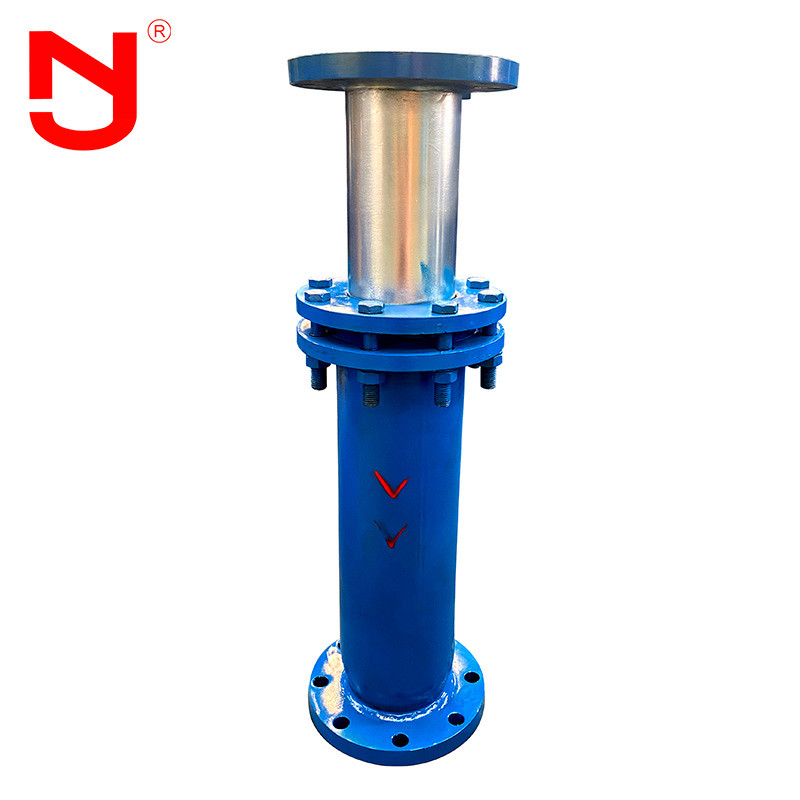

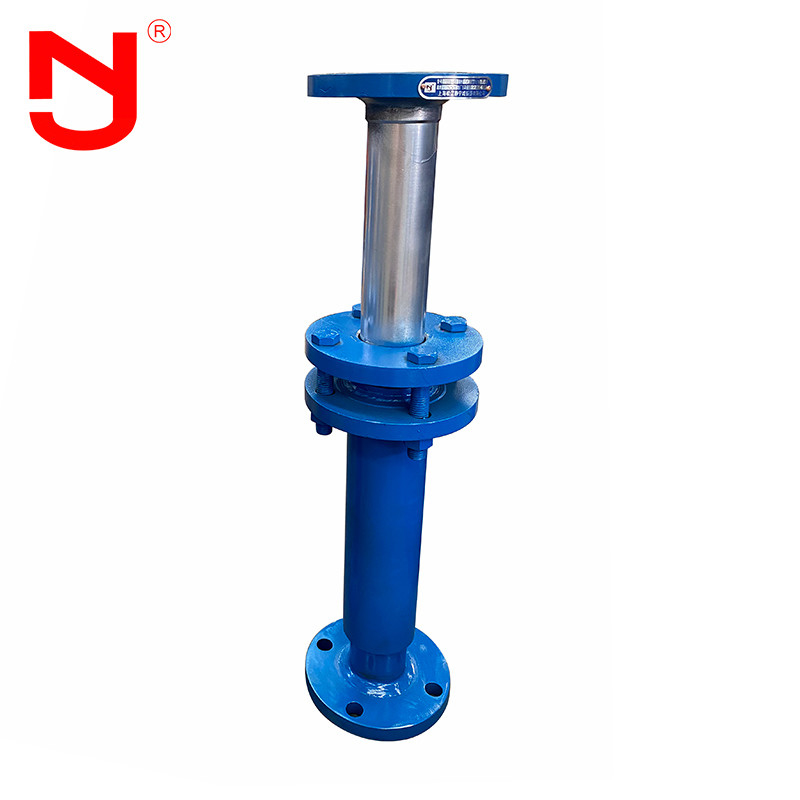

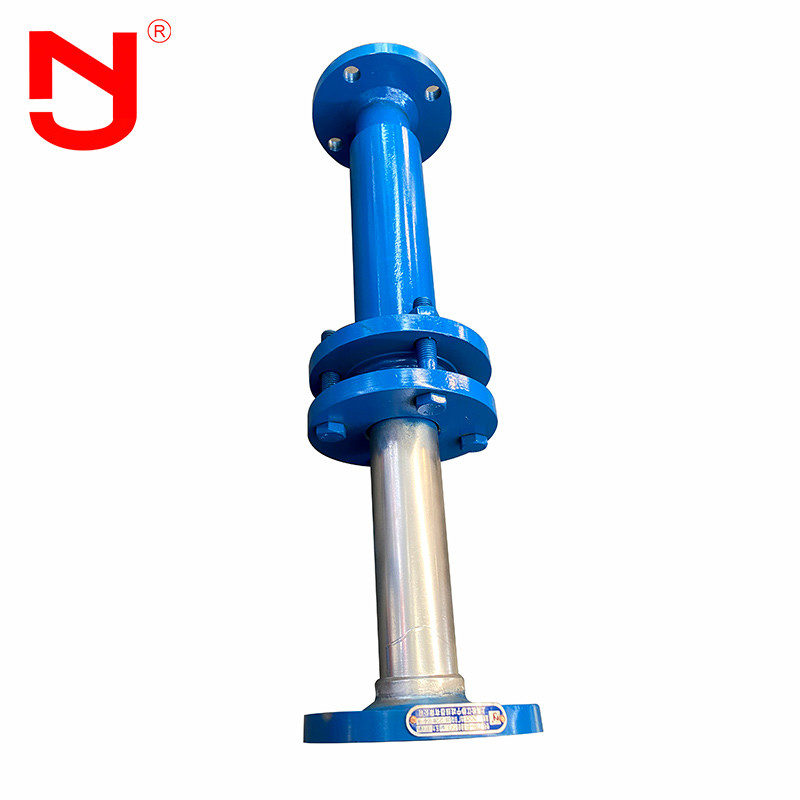

ensancha el aceite de la placa de presión - llenó el compensador directamente enterrado de la manga
El compensador de la manga, llamado junta de dilatación tubular, es un dispositivo de la remuneración para la tubería flúida caliente, que se compone principalmente de la manga (tubo de la base), cáscara, material de lacre, etc se utiliza para compensar la extensión y la contracción axiales de la tubería y de la rotación axial a cualquier ángulo que tenga las características del pequeño volumen y de la remuneración grande. Es conveniente para los medios de la agua caliente, del vapor y de la grasa. A través del movimiento de desplazamiento de la manga de desplazamiento a la manga externa, puede alcanzar la remuneración de la extensión termal.
Funcionamiento del aceite - llenó el compensador directamente enterrado de la manga
1. La junta de dilatación de la manga se diseña con un dispositivo de fractura anti, que puede asegurarse de que no será abierto cuando se amplía a cierta posición, para mejorar la seguridad y la estabilidad de la operación de la red entera del tubo.
2. La junta de dilatación de la manga es aplicable al ≤ medio 2.5MPa de la presión que dirige y a la temperatura media - ℃ 40 ~ ℃ 600.
3. La junta de dilatación de la manga adopta un nuevo anillo flexible material del grafito de aislamiento, que tiene las características del coeficiente de alta resistencia, bajo de la fricción (0,04 ~ 0,10), ningún envejecimiento, buen efecto y mantenimiento conveniente.
4. La vida de servicio de la junta de dilatación de la manga es larga, y la vida de cansancio es equivalente a la de la tubería. Después del trato especial, la superficie de deslizamiento tiene buena resistencia a la corrosión en salmuera, la solución de sal y otros ambientes, que es más de 50 veces más arriba que el del acero inoxidable austenítico.
5. La junta de dilatación de la manga no tiene ningún requisito para el contenido del ion del cloruro y es aplicable al sistema en el cual el ion del cloruro en el medio o el ambiente circundante excede el estándar.
6. El ahorro de la energía directamente enterrado de la extensión de la manga se entierra directamente subterráneo. El mantenimiento no se puede fijar bien durante la instalación, y el coste del proyecto es bajo.
Aceite - llenó la estructura directamente enterrada del compensador de la manga
Los datos técnicos del aceite - llenó el compensador directamente enterrado de la manga
Nominal Diámetro |
Remuneración Sola manera △ |
Tubo de la conexión Diámetro externo |
Máximo Externo Diámetro |
Longitud
L |
Sola manera Fricción KN |
milímetro | milímetro | milímetro | milímetro | milímetro | 1.6Mpa |
50 | 150 | 57 | 230 | 610 | 1,72 |
65 | 150 | 76 | 250 | 610 | 2,68 |
80 | 150 | 89 | 265 | 610 | 3,42 |
100 | 150 | 108 | 280 | 610 | 4,51 |
125 | 150 | 133 | 310 | 610 | 5,23 |
150 | 250 | 159 | 335 | 810 | 7,89 |
200 | 250 | 219 | 415 | 810 | 13,10 |
250 | 250 | 273 | 465 | 860 | 19,5 |
300 | 250 | 325 | 520 | 860 | 24,72 |
350 | 250 | 377 | 570 | 860 | 29,15 |
400 | 300 | 426 | 620 | 970 | 37,63 |
450 | 300 | 480 | 670 | 970 | 44,59 |
500 | 300 | 530 | 730 | 990 | 52,16 |
600 | 300 | 630 | 830 | 990 | 59,47 |
700 | 400 | 720 | 930 | 1280 | 65,12 |
800 | 400 | 820 | 1030 | 1280 | 78,37 |
900 | 400 | 920 | 1135 | 1280 | 96,53 |
1000 | 500 | 1020 | 1235 | 1550 | 133,5 |
1100 | 500 | 1120 | 1340 | 1550 | 147,21 |
1200 | 500 | 1220 | 1440 | 1550 | 158,32 |
Nota: La fuente del reborde según estándar de GB/T 9119-2000, también puede suministrar según clientes otros requisitos.
Aceite - llenó ventaja directamente enterrada del compensador de la manga
1. El solo compensador de la manga de la manera tiene una vida de servicio larga, y su vida de cansancio es equivalente a la de la tubería. Después del trato especial, la superficie de deslizamiento tiene buena resistencia a la corrosión en la solución del agua salada y de sal, que es más de 50 veces más arriba que el del acero inoxidable austenítico.
2. El solo compensador enterrado directo sin necesidad de mantenimiento de la manga de la manera no tiene ningún requisito para el contenido del ion del cloruro, y es especialmente conveniente para el sistema con el contenido excesivo del ion del cloruro en el ambiente medio o circundante.
3. El solo compensador enterrado directo sin necesidad de mantenimiento de la manga de la manera se puede dividir en las estructuras unidireccionales y bidireccionales de la remuneración. La estructura bidireccional de la remuneración es caracterizada por ésa las mangas de desplazamiento en ambos extremos de la diapositiva del compensador siempre libremente no importa dónde el medio fluye de, para alcanzar la remuneración bidireccional y aumentar la cantidad de la remuneración.
Aceite - llenó el uso directamente enterrado del compensador de la manga
El compensador de la manga se llama junta de dilatación tubular y la junta de dilatación de la tubería, que es el dispositivo de la remuneración de la tubería flúida caliente, usado principalmente para el equipo auxiliar de la tubería linear. Es conveniente para la agua caliente, el vapor, la grasa y otros medios. A través del movimiento de desplazamiento de la manga de desplazamiento, la remuneración de la extensión termal puede ser alcanzada.
