Lugar de origen:
China
Nombre de la marca:
JINGNING
Certificación:
CE
Número de modelo:
VSSJAFG
Contacta con nosotros

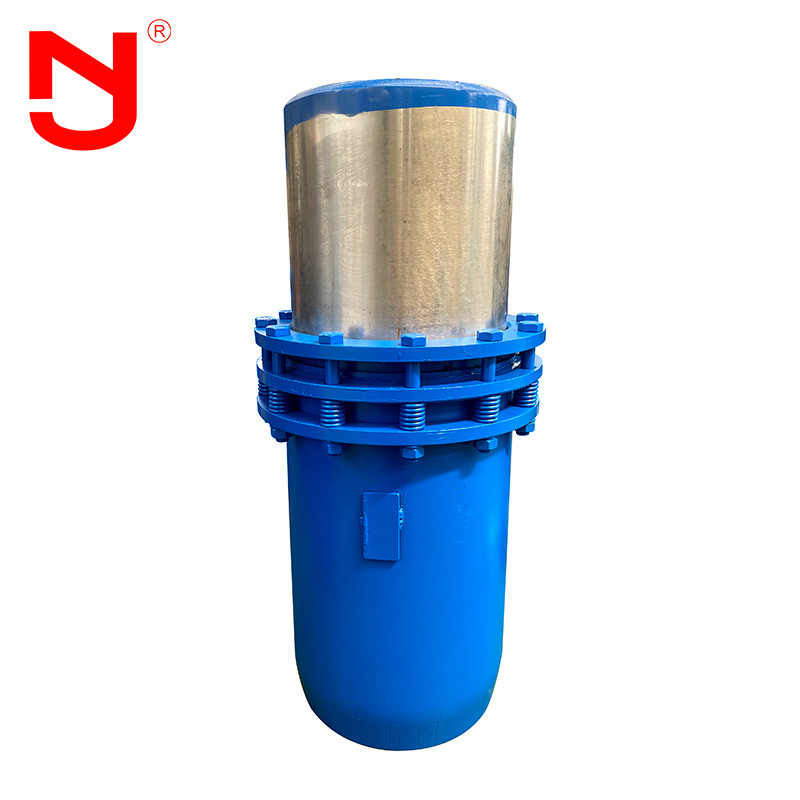

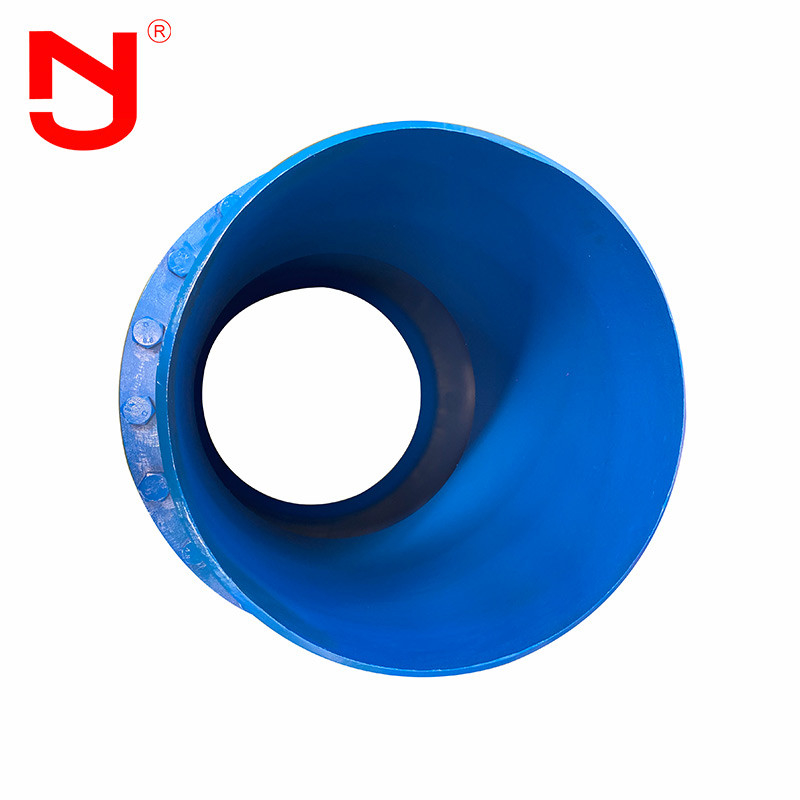

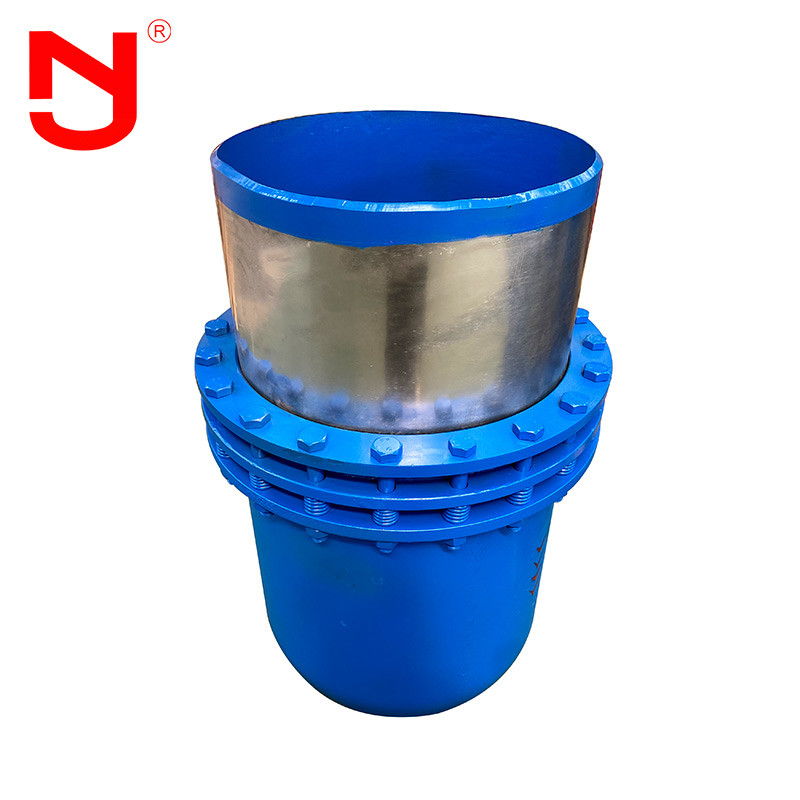

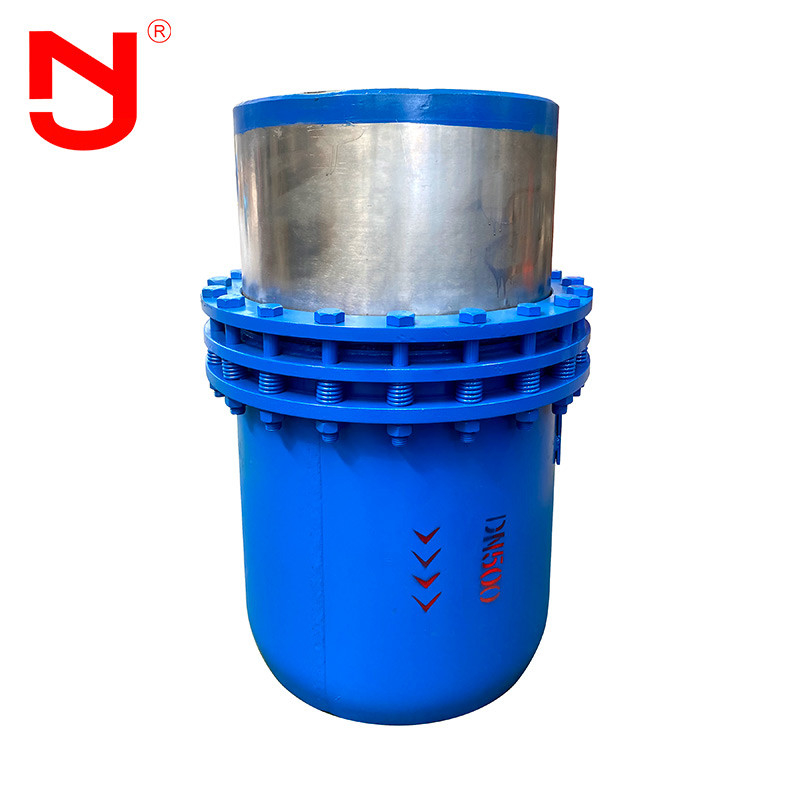

Compensador de la manga
El solo compensador enterrado directo sin necesidad de mantenimiento de la manga de la manera es uno de los compensadores. Es ampliamente utilizado en muchas industrias debido a sus ventajas de la vida de servicio larga, de la buena resistencia a la corrosión, de ningún requisito para el contenido del ion del cloruro, de la remuneración bidireccional y de la cantidad cada vez mayor de la remuneración.
Funcionamiento del compensador de la manga
Este producto adopta la estructura de aislamiento compuesta del embalaje formado y del aceite de aislamiento semisólido, que tiene las ventajas del buen funcionamiento del lacre, de la resistencia da alta temperatura, de la resistencia a la corrosión y de tapar bajo presión, y puede asegurar la operación estable a largo plazo de la tubería.
Estructura del compensador de la manga
Datos técnicos del compensador de la manga
Nominal Diámetro |
Remuneración Sola manera △ |
Tubo de la conexión Diámetro externo |
Máximo Externo Diámetro |
Longitud
L |
Sola manera Fricción KN |
milímetro | milímetro | milímetro | milímetro | milímetro | 1.6Mpa |
50 | 150 | 57 | 230 | 610 | 1,72 |
65 | 150 | 76 | 250 | 610 | 2,68 |
80 | 150 | 89 | 265 | 610 | 3,42 |
100 | 150 | 108 | 280 | 610 | 4,51 |
125 | 150 | 133 | 310 | 610 | 5,23 |
150 | 250 | 159 | 335 | 810 | 7,89 |
200 | 250 | 219 | 415 | 810 | 13,10 |
250 | 250 | 273 | 465 | 860 | 19,5 |
300 | 250 | 325 | 520 | 860 | 24,72 |
350 | 250 | 377 | 570 | 860 | 29,15 |
400 | 300 | 426 | 620 | 970 | 37,63 |
450 | 300 | 480 | 670 | 970 | 44,59 |
500 | 300 | 530 | 730 | 990 | 52,16 |
600 | 300 | 630 | 830 | 990 | 59,47 |
700 | 400 | 720 | 930 | 1280 | 65,12 |
800 | 400 | 820 | 1030 | 1280 | 78,37 |
900 | 400 | 920 | 1135 | 1280 | 96,53 |
1000 | 500 | 1020 | 1235 | 1550 | 133,5 |
1100 | 500 | 1120 | 1340 | 1550 | 147,21 |
1200 | 500 | 1220 | 1440 | 1550 | 158,32 |
Nota: La fuente del reborde según estándar de GB/T 9119-2000, también puede suministrar según clientes otros requisitos.
Ventaja del compensador de la manga
1. Puede mejorar la seguridad y la estabilidad de la red entera del tubo.
2. La junta de dilatación de la manga es conveniente para el ≤ medio 2.5MPa de la presión que dirige y la temperatura media - ℃ 40 ~ ℃ 600.
3. Se adopta el nuevo anillo flexible material del grafito de aislamiento, que tiene las características del coeficiente de alta resistencia, bajo de la fricción, de ningún envejecimiento, del buen efecto y del mantenimiento conveniente.
4. La vida de servicio es larga, y la vida de cansancio es equivalente a la de la tubería.
5. La junta de dilatación de la manga no tiene ningún requisito para el contenido del ion del cloruro, y es conveniente para los sistemas con el ion excesivo del cloruro en el ambiente medio o circundante.
Uso del compensador de la manga
El compensador directamente enterrado de la manga es un dispositivo de la remuneración para la tubería flúida caliente, que se utiliza principalmente para el equipo auxiliar de la tubería linear. Conveniente para la agua caliente, el vapor, la grasa y otros medios. La remuneración de la extensión termal se puede observar a través del movimiento de desplazamiento de la manga de desplazamiento.
