Lugar de origen:
China
Nombre de la marca:
JINGNING
Certificación:
CE,ISO
Número de modelo:
RFJD
Contacta con nosotros

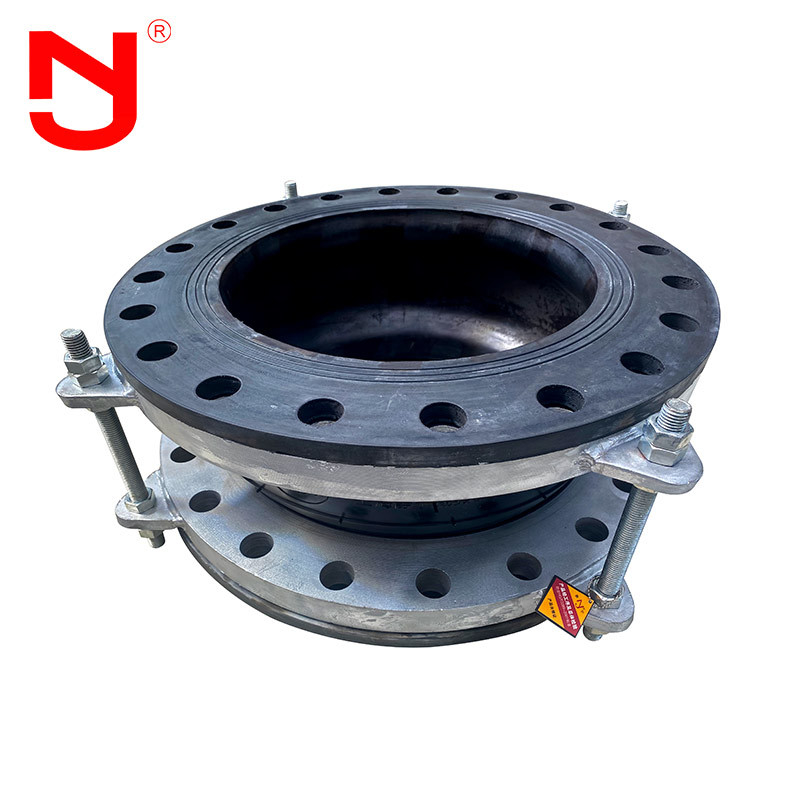

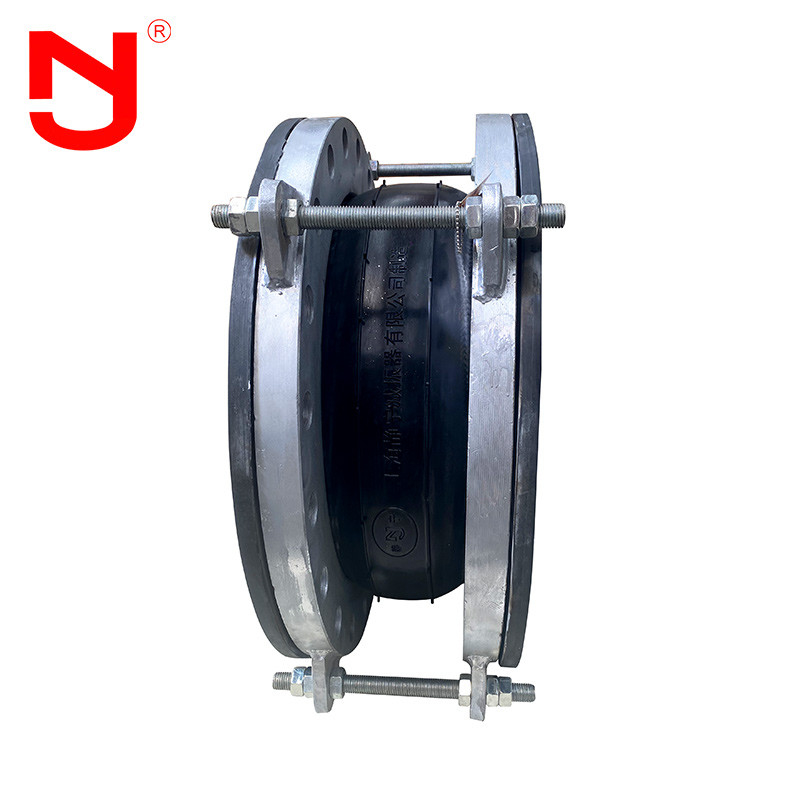

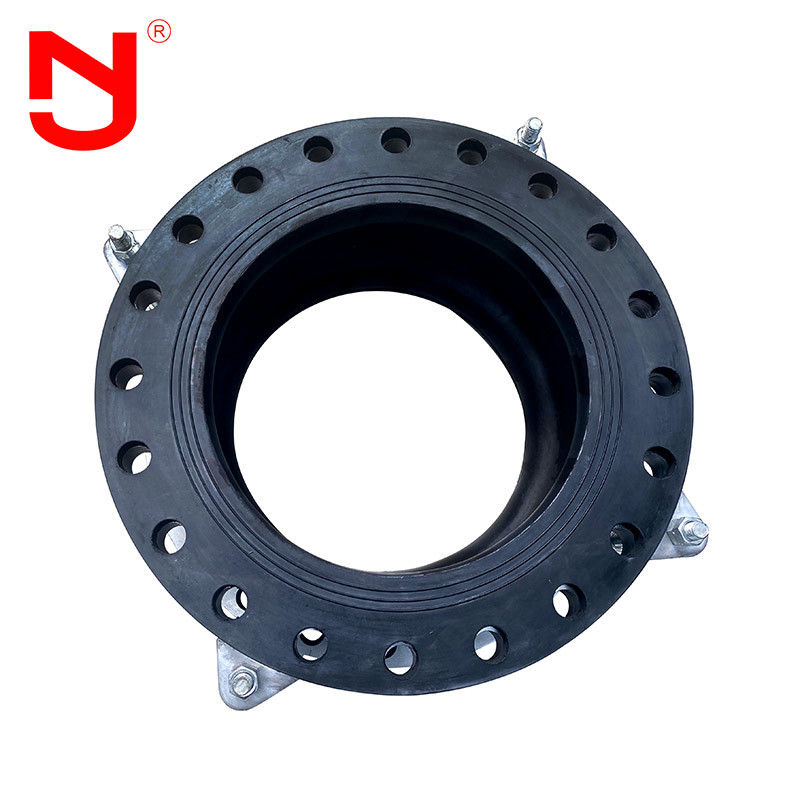

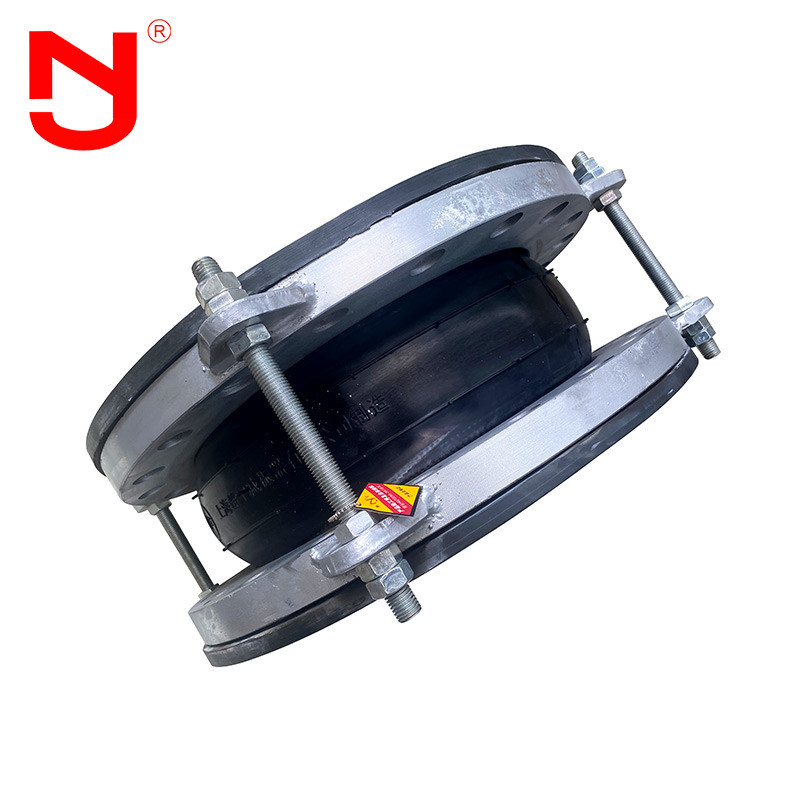

Tipo de alta calidad junta del límite de dilatación
El dispositivo limitador para el tipo junta del límite de dilatación razonablemente será hecho juego con la junta de goma flexible, que puede limitar la dislocación de colocación cuando está utilizada en la conexión general de tuberías o en la tubería con requisitos de la dislocación. Cuando la junta de goma flexible está conectada con las bombas y las válvulas, el dispositivo limitador será equipado en la junta de goma flexible para transferir la fuerza, él es un substituto ideal para la junta de acero de la transmisión de la fuerza.
Características de funcionamiento del tipo junta del límite de dilatación
1. Tiene las ventajas del pequeño volumen, ductilidad ligera, buena, instalación y mantenimiento conveniente, etc.
2. La desviación horizontal, radial y angular se puede causar durante la instalación, que no será limitada por el centro desigual del enchufe del tubo y de la superficie del reborde.
3. Al trabajar, puede reducir el ruido de la transmisión de la estructura y tiene capacidad que humedece fuerte.
Datos técnicos del tipo junta del límite de dilatación
CHARACTRISTICS GENERAL | |
Diámetro nominal | DN15-DN3000 |
Presión de funcionamiento | PN6-PN25 |
Temperatura de trabajo | -20℃-140℃ |
Medio de funcionamiento | Agua, aceite, ácido, álcali |
Datos principales del tipo junta del límite de dilatación
|
||||||
Diámetro nominal (DN)
|
Longitud
|
Dislocación axial (milímetros)
|
Dislocación horizontal
|
Ángulo de desviación
|
||
milímetro
|
pulgada
|
milímetro
|
Extensión
|
Compresión
|
milímetro
|
° (a1+a2)
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
Nota: Para seleccionar el tipo aflautado apropiado junta del límite de dilatación, es crítico entender la compatibilidad con los materiales seleccionados, temperatura completa, presión de los medios y las gamas del vacío, movimientos requirieron, y las dimensiones entre los rebordes del tubo. Con esta información, los ingenieros de uso de JINGNING pueden ayudar a determinar la junta de dilatación ideal para cualquier uso.
Flujo común de goma flexible de la producción del límite
¿Usted sabe es un límite de alta calidad que la junta de goma flexible hizo? Veamos con JINGNING.
Tipo ventaja del límite de la junta de dilatación
1. La estructura esférica tiene estabilidad interna fuerte de la presión, y combinado con el nilón reforzado especial fuerte, tiene resistencia de presión excelente
2. Funcionamiento excelente de la reducción de la amortiguación de choque y del nivel de ruidos. Reduzca la vibración, el ruido y el movimiento inherentes del sistema de tubería, permita al equipo del aislamiento moverse libremente, y elimine la vibración y el sonido repulsivo comunes en juntas del metal.
3. Compense el mayor alargamiento, la compresión, el lateral y el movimiento angular.
Tipo uso del límite de la junta de dilatación
Porque la junta de goma tiene buen funcionamiento completo, es ampliamente utilizada en industria química, construcción, abastecimiento de agua, drenaje, petróleo, luz e industria ligera, refrigeración, saneamiento, fontanería, protección contra los incendios, energía eléctrica y otras industrias básicas.
