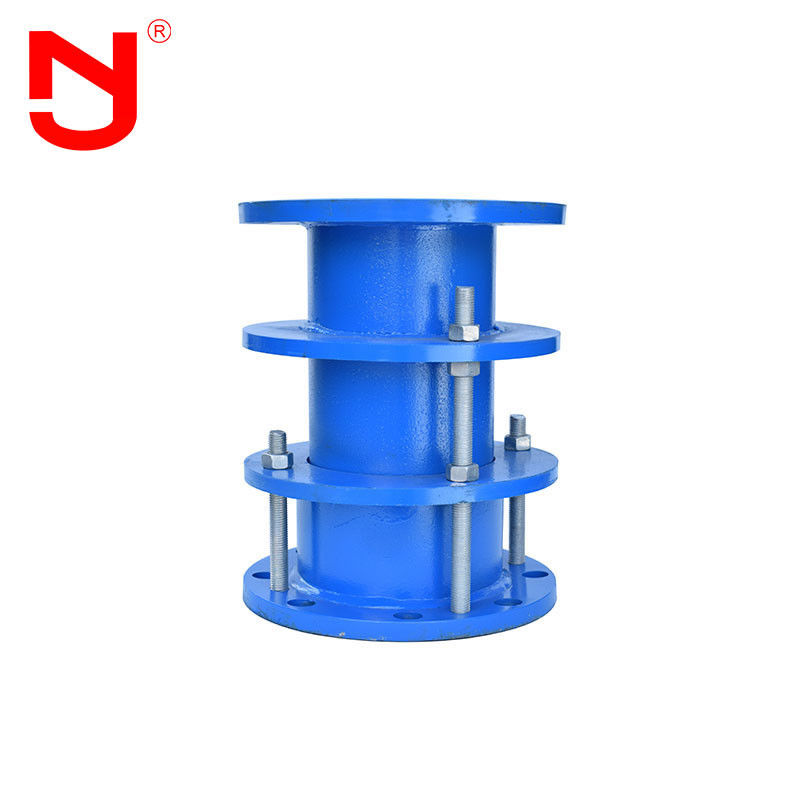

Junta de dilatación doble del metal del límite del reborde metálica para la hidráulica

Double Flange Limit Metal Expansion Joint Metallic For Water Engineering
Double Flange Limit Metal Expansion Joint Metallic For Water Engineering
video play

Ampliación de imagen :  Junta de dilatación doble del metal del límite del reborde metálica para la hidráulica

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: JINGNING
Certificación: CE
Número de modelo: VSSJAF
Pago y Envío Términos:
Cantidad de orden mínima: 1
Descripción detallada del producto
OEM: experiencia 17Years' nombre de producto: Junta de dilatación doble del límite del reborde metálica para la hidráulica
Tamaño: DN80----DN3000 Material: Acero de carbono, acero inoxidable
Presión de funcionamiento: 0-6Mpa Estándar del reborde: ESTRUENDO, ANSI, BS, JIS, COMO
Alta luz:

Junta de dilatación doble del metal del reborde

,

Junta de dilatación del metal de la hidráulica

,

Tubo de la junta de dilatación DN3000

Junta de dilatación doble del límite del reborde metálica para la hidráulica

La junta de dilatación doble del límite del reborde consiste en el cuerpo principal, el anillo de cierre, la glándula, el tubo corto telescópico y otras piezas principales. la junta de dilatación aDouble del límite del reborde es un nuevo producto que conecta las bombas, las válvulas y el otro equipo con las tuberías. La junta de dilatación doble del límite del reborde las conecta en un conjunto a través de los pernos completos, y tiene cierta dislocación. De esta manera, la junta de dilatación doble del límite del reborde se puede ajustar según el tamaño de la instalación en sitio durante la instalación y el mantenimiento, y el empuje axial se puede transferir de nuevo a la tubería entera durante trabajo. Esto no sólo mejora eficacia del trabajo, pero también desempeña cierto papel protector de las bombas, de las válvulas y del otro equipo.

Funcionamiento de la junta de dilatación doble del límite del reborde

1. La junta de dilatación doble del límite del reborde debe tener alta capacidad de la compresión de asegurar la operación de la tubería durante el movimiento cortical. Tiene alta resistencia a la corrosión, y la junta de dilatación se entierra subterráneo durante todo el año, así que tiene altos requisitos para la resistencia a la corrosión.
2. La junta de dilatación doble del límite del reborde puede moverse axialmente, que puede eliminar la tensión de la extensión termal y de la contracción fría causadas por los cambios estacionales o diversos medios. La junta de dilatación de acero se hace del acero, y la junta de goma tiene resistencia a la corrosión y conexión fuertes del reborde.
3. La junta de dilatación doble del límite del reborde es fácil de instalar y de mantener para evitar problema innecesario durante la soldadura. Se adopta el proceso de diseño especial y los pernos del límite se refuerzan para hacer el en funcionamiento más confiable de la tubería.

Estructura doble de la junta de dilatación del límite del reborde

Junta de dilatación doble del metal del límite del reborde metálica para la hidráulica 0

Datos técnicos de la junta de dilatación doble del límite del reborde

Datos principales de la junta de dilatación doble del límite del reborde

Nominal

iameter DN

Externo

diámetro Dw

Longitud

Compen

- sation

△L

Dimensión de conexión del reborde
0.6Map 1.0Map
L L1 D D1 n-haga D D1 n-haga
65 76 340 105 50 160 130 4-Φ14 185 145 4-Φ18
80 89 190 150 4-Φ18 200 160 8-Φ18
100 108 210 170 220 180 8-Φ18
114 220 180 8-Φ18
125 133 265 200 8-Φ18 250 210 8-Φ18
140 250 210 8-Φ18
150 159 375 225 8-Φ18 285 240 8-Φ22
168 285 240 8-Φ22
200 219 321 280 340 295 8-Φ22
250 273 375 335 12-Φ18 395 350 12-Φ22
300 325 350 130 65 440 395 12-Φ22 445 400 12-Φ22
350 377 490 445 505 460 16-Φ26
400 426 540 495 16-Φ22 565 515 16-Φ26
450 480 595 550 615 565 20-Φ26
500 530 645 600 20-Φ22 670 620 20-Φ26
600 630 775 705 20-Φ26 780 725 20-Φ30
700 720 860 810 24-Φ26 895 840 24-Φ30
800 820 590 220 130 950 920 24-Φ30 1015 950 24-Φ33
900 920 1075 1020 1115 1050 28-Φ33
1000 1020 1175 1120 28-Φ30 1230 1160 28-Φ36
1200 1220 1405 1340 32-Φ33 1455 1380 32-Φ40
1400 1420 1630 1500 36-Φ36 1675 1590 36-Φ42
1500 1520 1730 1660 36-Φ36 36-Φ42
1600 1620 1830 1760 40-Φ40 1915 1820 40-Φ48
1810 1820 2045 1970 44-Φ42 2115 2020 44-Φ48
2000 2020 2265 2180 48-Φ42 2320 2230 48-Φ48
2200 2220 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2685 2600 56-Φ42 2760 2650 60-Φ56
2600 2620 600 240 140 2905 2810 60-Φ48 2960 3070 64-Φ56
2800 2820 3115 3020 64-Φ48 3180 3290 68-Φ60
3000 3020 3315 3220 68-Φ48 3405
3200 3220 3525 3430 72-Φ48
3400 3420 3735 3640 76-Φ48
3600 3620 3970 3860 80-Φ56

Nota: La junta de dilatación doble del límite del reborde es conveniente para conectar ambos lados con el reborde. Durante la instalación, ajuste la longitud de conexión de ambos extremos del producto, apriete los pernos de la glándula a su vez y ajustar las nueces del límite. De esta manera, la tubería puede ampliarse libremente, cerrar la extensión, y asegura la operación segura de la tubería.

Flujo doble de la producción de la junta de dilatación del límite del reborde

Junta de dilatación doble del metal del límite del reborde metálica para la hidráulica 1

Ventaja doble de la junta de dilatación del límite del reborde

1. Precio de fábrica de la junta de dilatación doble del límite del reborde.

2. 16 años de experiencia de fabricación, 5 años de experiencia de la exportación.

3. La inspección estricta de la calidad, la calidad excede lejos el estándar industrial.

4. El molde doble de la junta de dilatación del límite del reborde tiene una variedad de especificaciones, arreglo para requisitos particulares de la ayuda, OEM.

5. Proporcione las muestras libres de junta de dilatación doble del límite del reborde.

6. Las juntas de dilatación dobles del límite del reborde están en la acción grande.

Uso doble de la junta de dilatación del límite del reborde

En el proceso de instalación de la junta de dilatación doble del límite del reborde, cuando los cambios de temperatura o el tubo vibra, la junta de dilatación doble del límite del reborde puede desempeñar el papel de la remuneración de la extensión. Cuando el acuerdo de la fundación, la junta de dilatación doble del límite del reborde puede compensar la dislocación hasta cierto punto para asegurarse de que no hay salida en el sello. En segundo lugar, la instalación y el retiro de la junta de dilatación doble del límite del reborde es muy convenientes, que lo hace conectó con el abastecimiento de agua y tubería del drenaje, torre de agua, la instalación y desmontaje del contador del agua de la bomba proporciona la gran conveniencia.

FAQ

Q1: ¿Puede la junta de dilatación doble del límite del reborde fuera marcado con el logotipo modificado para requisitos particulares?

A1: Sí, la junta de dilatación doble del límite del reborde se puede marcar con su logotipo. Podríamos proporcionar el servicio de OEM&ODM para la junta de dilatación doble del límite del reborde.

Q2: ¿Cuál es la longitud cara a cara de la junta de dilatación doble del límite del reborde?

A2: La longitud cara a cara de la junta de dilatación doble del límite del reborde puede ser L130, L152, L203… También podríamos aceptar longitud modificada para requisitos particulares según sus requisitos.

Q3: ¿Puede usted proporcionar dibujos de la junta de dilatación doble del límite del reborde?

A3: Sí, podríamos proporcionar dibujos de la junta de dilatación doble del límite del reborde para usted. Éntrenos en contacto con por favor para conseguir el dibujo de la junta de dilatación doble del límite del reborde.

Q4: ¿Qué certificados de junta de dilatación doble del límite del reborde puede usted proporcionar?

A4: Podríamos proporcionar el CE, certificado del ISO para nuestra junta de dilatación doble del límite del reborde.

Q5: ¿Podemos conseguir una muestra de junta de dilatación doble del límite del reborde?

A5: Sí, podríamos proporcionar las muestras para que usted pruebe la calidad de nuestra junta de dilatación doble del límite del reborde.

Q6: ¿Cuál es el período de garantía de junta de dilatación doble del límite del reborde?

A6: Proporcionamos la garantía de 18 meses para nuestra junta de dilatación doble del límite del reborde.
