Lugar de origen:
China
Nombre de la marca:
JINGNING
Certificación:
CE
Número de modelo:
RFJD
Contacta con nosotros
El video
El video
El video

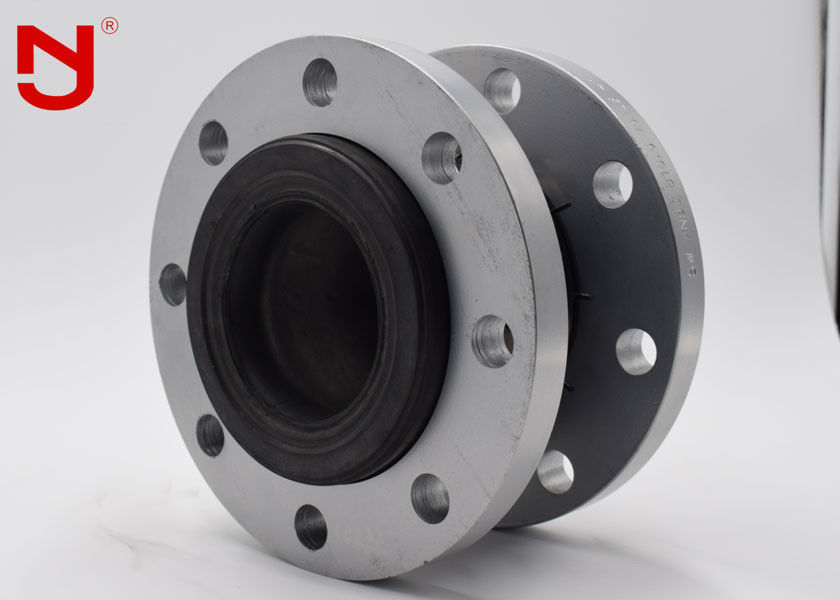

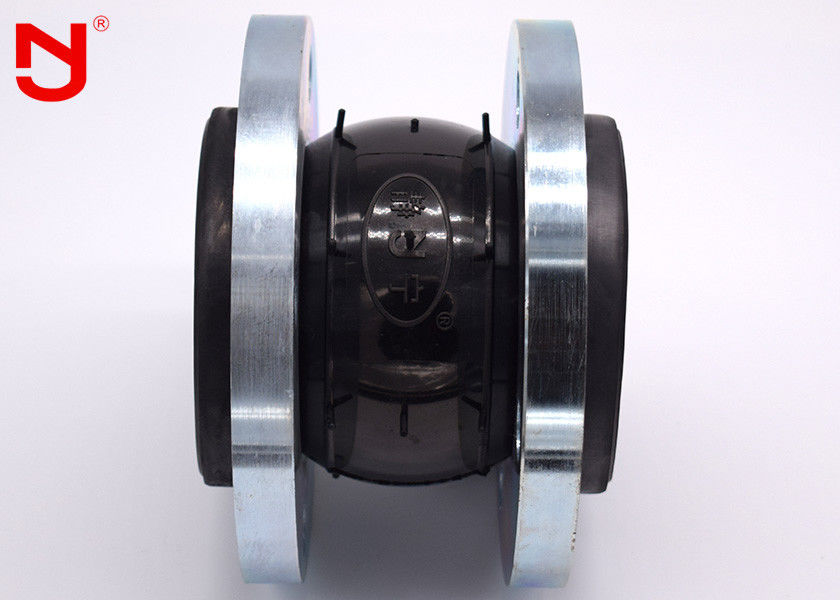

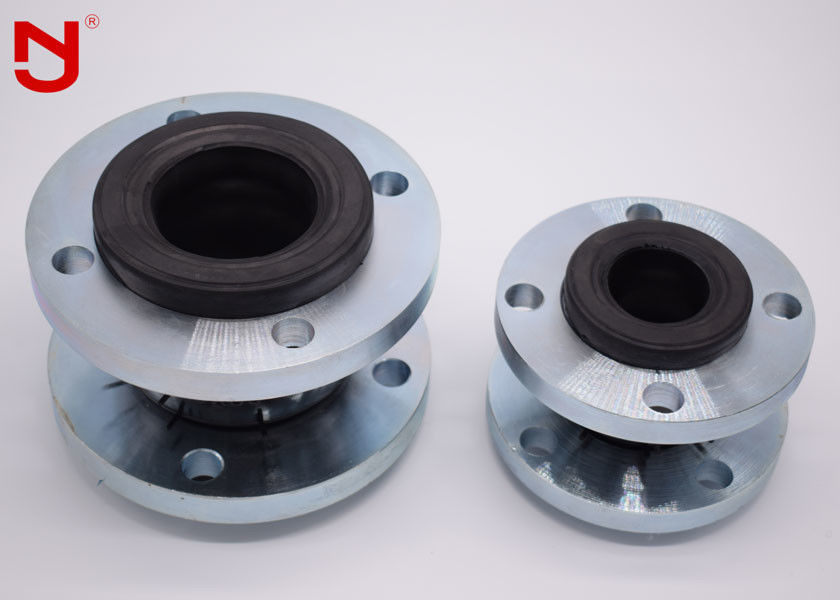

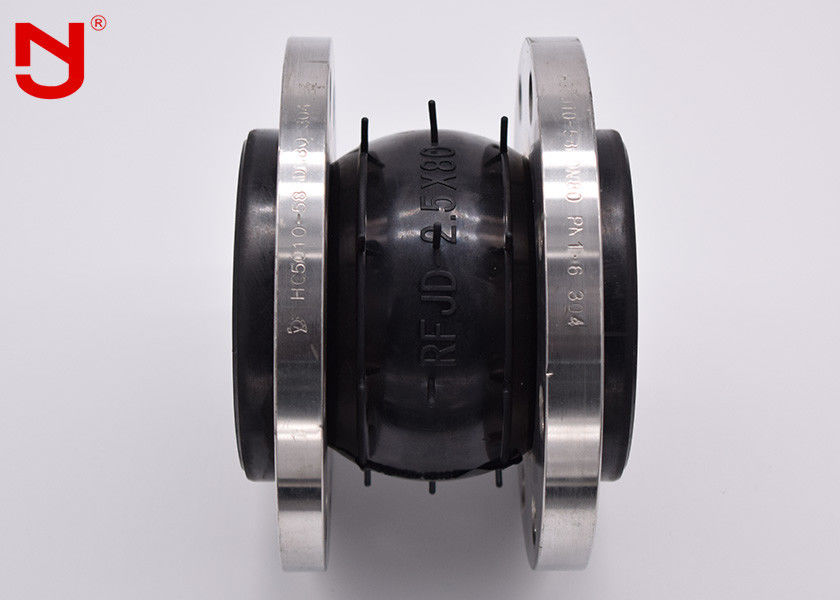

Junta da alta temperatura del aislamiento de la extensión de los bramidos flexibles
La dilatación de JINGNING junta rendimiento superior de la oferta, confiabilidad, y vida de servicio, dando por resultado seguridad de la planta mejorada y la integridad mecánica creciente del equipo. Como productos específicamente dirigidos que se inserten en un sistema aflautado rígido, las juntas de dilatación de goma de JINGNING quieren:
Todas nuestras juntas de dilatación llevan los grados de la seguridad que exceden especificaciones de producto en áreas tales como presión y movimiento. Las juntas de dilatación nas-metálico y los acoplamientos flexibles se adaptan idealmente para una amplia variedad de industrias.
| CHARACTRISTICS GENERAL | |
| Diámetro nominal | DN15-DN3000 |
| Presión de funcionamiento | PN6-PN25 |
| Temperatura de trabajo | -20℃-140℃ |
| Medio de funcionamiento | Agua, aceite, ácido, álcali |
|
Datos principales de la junta de dilatación de goma
|
||||||
|
Diámetro nominal (DN)
|
Longitud
|
Dislocación axial (milímetros)
|
Dislocación horizontal
|
Ángulo de desviación
|
||
|
milímetro
|
pulgada
|
milímetro
|
Extensión
|
Compresión
|
milímetro
|
° (a1+a2)
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
NOTAS:
Las dimensiones se expresan en el milímetro, y se sujetan a las tolerancias de fabricación. Los datos se pueden alterar sin previo aviso por nuestro departamento de diseño para la ventaja de producto.
* los movimientos indicados son solamente válidos con la junta conforme a una sola dirección del movimiento. Los valores se reducen proporcional junto con la combinación del movimiento.¿Usted sabe es una junta de dilatación de goma de alta calidad hizo? Veamos con JINGNING.
