Datos del producto:
Pago y Envío Términos:
|
Tamaño: | DN50----DN1200 | Material de goma: | EPDM, NBR, SBR, NR |
---|---|---|---|
Estándar del reborde: | ESTRUENDO, BS, ANSI, JIS, COMO | Material del reborde: | Acero de carbono, acero inoxidable |
Presión de Workuing: | PN10, PN16, PN25 | Presión estallada: | 6.0Mpa |
Temperatura de trabajo: | -25~110Degree | OEM: | sí |
Alta luz: | bramidos de goma de la extensión,junta de dilatación del conducto |

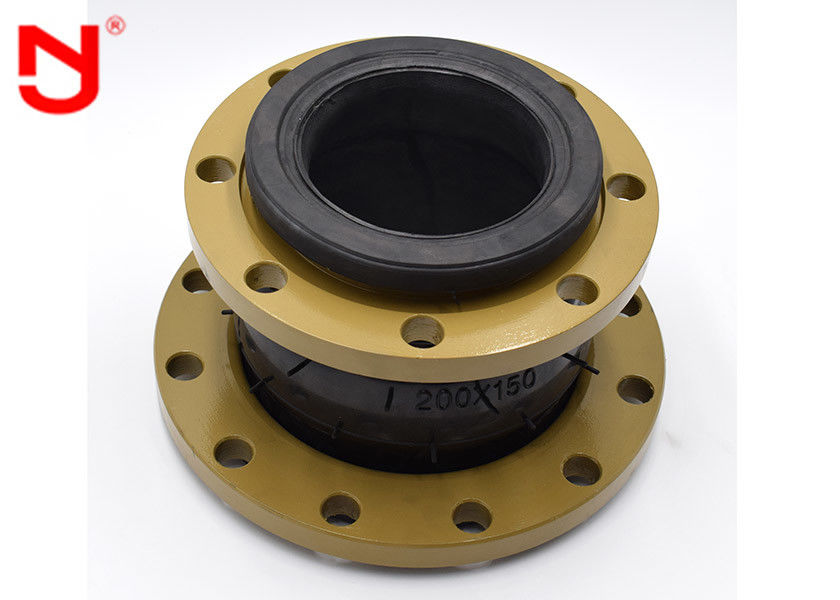

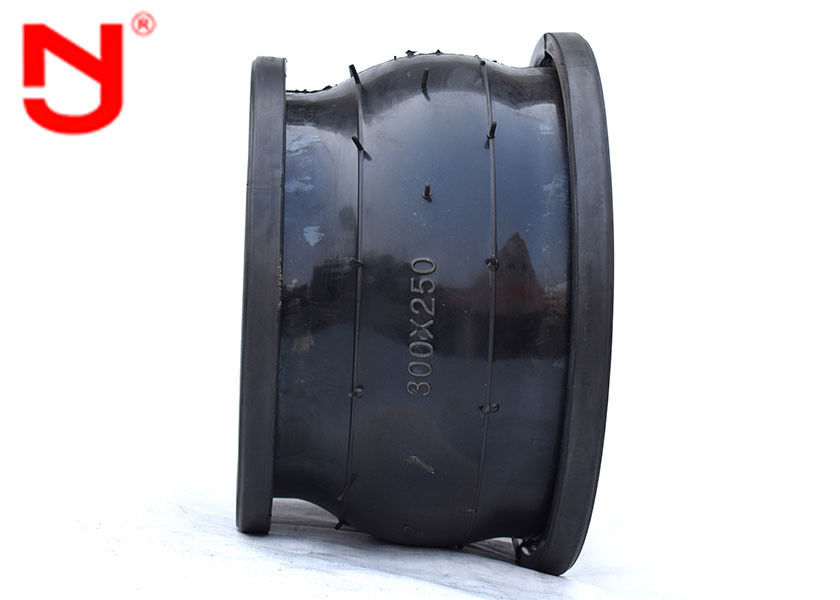

Junta de dilatación de goma del reductor mundial de la venta con la conexión del reborde
Introducción de tipo junta del reductor de dilatación del caucho:
El modelo para uso general se relaciona con una junta de goma excéntrica excéntrica flexible, que puede solucionar el problema de diverso calibre cuando el tubo del metal está conectado, y tiene la función de la reducción de la amortiguación de choque y del nivel de ruidos, y puede ahorrar las piezas de la instalación de la tubería y ahorrar el coste. El modelo para uso general se compone de una capa de goma interna, una tela que refuerza capa, una capa de goma media, una capa de goma externa, un refuerzo del final, un anillo del metal o un anillo del alambre de acero, un reborde del metal o una junta movible paralela.
Características:
volumen 1.Small, flexible ligero, fácil instalar y mantener
2.It reduce la transmisión estructural del ruido con la amortiguación de choque fuerte en servive.
3.It es capaz de la dislocación horizontal, axial y angular con el no-paralelismo del restruction y del reborde.
la junta de goma de alta presión inconsútil interna 4.The desarrollada independientemente por nosotros previene corrosivo
medio de grabar al agua fuerte la pared interna de la junta de goma en la temperatura alta, ácido y álcali y tubería resistente del aceite, de tal modo ampliando su vida de servicio.
Especificaciones de la junta de dilatación de goma de reducción concéntrica ensanchada de acero inoxidable
Lista material | ||
No. | Nombre | Material |
1 | Capa de goma externa | IIR, CR, EPDM, NR, NBR |
2 | Capa de goma interna | IIR, CR, EPDM, NR, NBR |
3 | Capa del capítulo | Tela del cordón del poliéster |
4 | Reborde | Q235 304 316L |
5 | Anillo del refuerzo | Anillo de la gota |
especificación | DN50~300 | DN350~600 |
Presión de funcionamiento (MPa) | 0.25~1.6 | |
Estallando la presión (MPa) | ≤4.8 | |
Vacío (KPa) | 53.3(400) | 44.9(350) |
Temperatura (℃) | -20~+115 (para la condición especial -30~+250) | |
Medio aplicable | Aire, aire comprimido, agua, agua de mar, agua caliente, aceite, ácido-base, etc…. |
DN ×DN (grandes) (pequeño) | Longitud | Axial dislocación (extensión) |
Axial dislocación (compresión) |
Parte radial dislocación |
Desviación ángulo |
° (a1+a2) | |||||
50×32 | 180 | 15 | 18 | 45 | 35° |
50×40 | 180 | 15 | 18 | 45 | 35° |
65×32 | 180 | 15 | 18 | 45 | 35° |
65×40 | 180 | 15 | 18 | 45 | 35° |
65×50 | 180 | 15 | 18 | 45 | 35° |
80×32 | 220 | 15 | 18 | 45 | 35° |
80×50 | 180 | 20 | 30 | 45 | 35° |
80×65 | 180 | 20 | 30 | 45 | 35° |
100×40 | 220 | 20 | 30 | 45 | 35° |
100×50 | 180 | 20 | 30 | 45 | 35° |
100×65 | 180 | 22 | 30 | 45 | 35° |
100×80 | 180 | 22 | 30 | 45 | 35° |
125×50 | 220 | 22 | 30 | 45 | 35° |
125×65 | 180 | 22 | 30 | 45 | 35° |
125×80 | 180 | 22 | 30 | 45 | 35° |
125×100 | 200 | 22 | 30 | 45 | 35° |
150×50 | 240 | 22 | 30 | 45 | 35° |
150×65 | 200 | 22 | 30 | 45 | 35° |
150×80 | 180 | 22 | 30 | 45 | 35° |
150×100 | 200 | 22 | 30 | 45 | 35° |
150×125 | 200 | 22 | 30 | 45 | 35° |
200×80 | 260 | 22 | 30 | 45 | 35° |
200×100 | 200 | 25 | 35 | 40 | 30° |
200×125 | 220 | 25 | 35 | 40 | 30° |
200×150 | 200 | 25 | 35 | 40 | 30° |
250×100 | 260 | 25 | 35 | 40 | 30° |
250×125 | 220 | 25 | 35 | 40 | 30° |
250×150 | 220 | 25 | 35 | 40 | 30° |
250×200 | 220 | 25 | 35 | 40 | 30° |
300×125 | 260 | 25 | 35 | 40 | 30° |
300×150 | 220 | 25 | 35 | 40 | 30° |
300×200 | 220 | 25 | 35 | 40 | 30° |
300×250 | 220 | 25 | 35 | 40 | 30° |
350×200 | 230 | 28 | 38 | 35 | 26° |
350×250 | 230 | 28 | 38 | 35 | 26° |
350×300 | 230 | 25 | 38 | 40 | 26° |
400×200 | 230 | 25 | 38 | 40 | 26° |
400×250 | 240 | 28 | 38 | 35 | 26° |
400×300 | 240 | 28 | 38 | 35 | 26° |
400×350 | 260 o | 28 | 38 | 35 | 26° |
285 | |||||
450×250 | 280 | 28 | 38 | 35 | 26° |
450×300 | 240 | 28 | 38 | 35 | 26° |
450×350 | 240 | 28 | 38 | 35 | 26° |
450×400 | 240 | 28 | 38 | 35 | 26° |
500×250 | 280 | 28 | 38 | 35 | 26° |
500×300 | 280 | 28 | 38 | 35 | 26° |
500×350 | 240 | 28 | 38 | 35 | 26° |
500×400 | 230 | 28 | 38 | 35 | 26° |
500×450 | 240 | 28 | 38 | 35 | 26° |
600×400 | 240 | 28 | 38 | 35 | 26° |
600×450 | 240 | 28 | 38 | 35 | 26° |
600×500 | 240 | 28 | 38 | 35 | 26° |
